轉盤結構設計和電機選擇

查看數: 4256 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-28 17:34

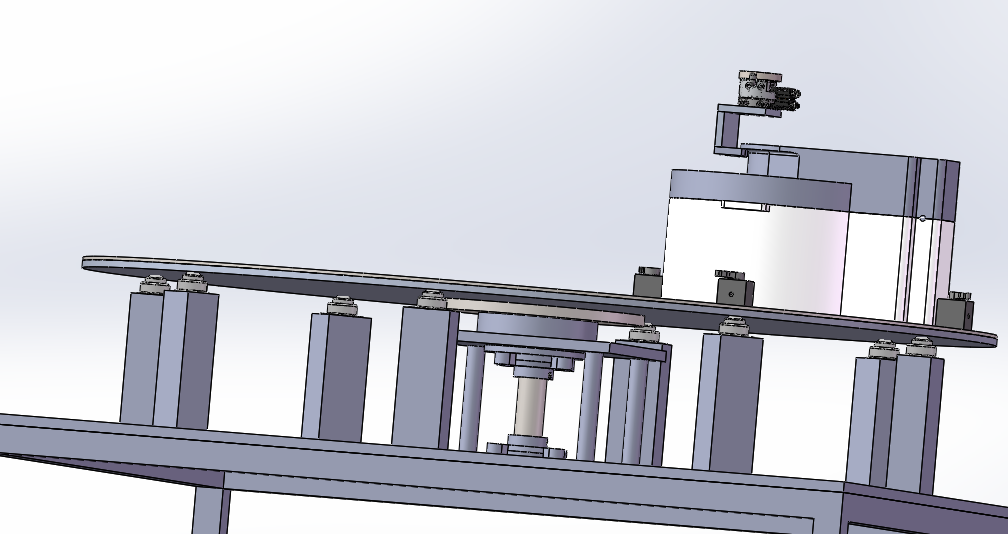

想請教個問題：現在結構就是圖中（鼠標處為推力軸承）不知這樣可否。轉盤為鋁板+鐵板（大小1300*15）（轉動慣量為18.5kg*m2）轉速為：10轉/min。準備伺服+減速機同步帶帶動。請教下伺服和減速機選型 ...

回復

caixun 發表于 2022-9-29 10:23:11

陳大餅吖發表于 2022-9-28 21:29
你是伺服+減速機+同步帶，減速機直連轉軸啦，為什么還要同步帶？
我個人的想法是越簡單越不會積累間隙誤差 ...

凸輪分割器什么牌子的好？我問了山東譚子要1W多，這邊領導不同意，太貴

這邊就想物廉價美發表于 2022-9-29 13:33

？錢能這樣算的？伺服電機+減速機+同步帶，總多少錢。凸輪分割器+普通電機，總多少錢。兩個總價，在比較，才有得比！！！牌子我就不知道了，你也可以去淘寶看看唄。發表于 2022-9-29 13:15

林希9527 發表于 2022-9-29 08:49:40

電機選型，要考慮到慣量和轉矩，這個表格分享給你



2.34 MB, 下載次數: 4, 下載積分: 威望 -10 點

caixun 發表于 2022-9-29 08:40:06

我第一時間也是想用凸輪分割器，詢的山東譚子價格要1w多，這邊領導就覺得太貴

廣州粵研鐘彥華 發表于 2022-9-29 08:27:36

用個回轉支撐（軸承）結構就會簡單很多，要求不高去某寶買也很便宜

LiNing_jrjub 發表于 2022-9-29 08:22:52

這結構，噪音你就受不了，牛眼會發出很大的噪音
這背隙，也夠嗆的
建議上凸輪分割器!

妖洞兩拐 發表于 2022-9-29 07:20:07

帶負載啟動嗎？

詹姆斯007 發表于 2022-9-28 23:05:28

最好用回轉支承帶齒圈。

陳大餅吖 發表于 2022-9-28 21:29:31

你是伺服+減速機+同步帶，減速機直連轉軸啦，為什么還要同步帶？
我個人的想法是越簡單越不會積累間隙誤差。
還有，不能用凸輪分割器嘛？

還有個回轉支撐軸承（帶齒/不帶齒）發表于 2022-9-28 21:31

大白小白 發表于 2022-9-28 18:25:27

8個牛眼？
