如何限制旋轉，保持工件水平

查看數: 7050 | 評論數: 27 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-26 14:44

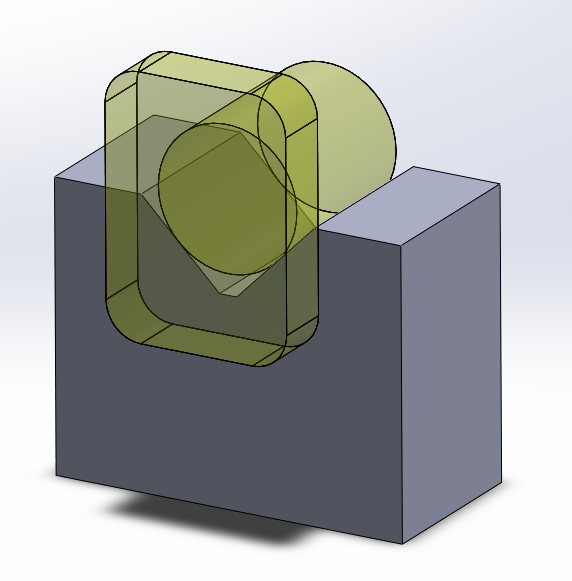

本帖最后由 SUSHANG 于 2022-9-26 14:56 編輯如下圖，黃色工件放置在V型塊上并緊貼其側壁，則共限制了工件的5個自由度。還有一個繞軸線的旋轉自由度沒有限制，請問如何限制這個自由度？（我本意是想讓工件的下表 ...

回復

雪見花楹 發表于 2022-9-29 11:42:54

把V形塊加厚，在黃色矩形那里銑個沉槽


lcl2094 發表于 2022-9-29 11:26:57

陳大餅吖發表于 2022-9-26 15:43
灰色V形塊上，打個孔，裝個銷釘/方鍵。
黃色工件的下表面，靠在這個銷釘/方鍵上。

這樣不會干涉V形塊與工件的側母線的接觸嗎？

微信不能登錄 發表于 2022-9-27 11:53:44

裝配一致性好的話都好說

攻城獅RG 發表于 2022-9-27 09:26:57

可以考慮利用長方體一面靠住，從而限制旋轉自由度

嗯嗯，是的。這個面是做成固定面好？還是做成一個浮動面好？發表于 2022-9-27 11:09

sjc69 發表于 2022-9-27 09:23:47

可以增加一個浮動的豎直平面靠在方體的面上，來限制旋轉

你的回復和我的想法最接近。我想在工件的下方做一個水平塊，水平塊依靠導向可以豎直上下微量的移動，以自適應工件的公差。但是擔心，假如工件偏了，依靠一個角去靠上這個水平塊，也能裝上，這樣似乎就不起作用了。發表于 2022-9-27 11:17

靜待瓜熟 發表于 2022-9-27 08:45:50

已經限制5個自由度了，最后夾緊穩定要在矩形塊的上平面，保證夾緊面水平就行吧。

上方的夾緊是一個彈性體，不好做到矩形的上平面吧發表于 2022-9-27 11:08

cc851 發表于 2022-9-27 07:55:00

V塊的端面增加凹槽，卡住黃色工件的方凸臺部分。

嗯，是一種辦法發表于 2022-9-27 11:07

1667418592 發表于 2022-9-26 17:15:08

SUSHANG 發表于 2022-9-26 16:29
我們認為這種定位的精度不高

不要說認為覺得看起來做一個來試試看效果

路人丙 發表于 2022-9-26 17:09:00

前提你工件精度較高，一致性好，工件方形部位側面需精度加工，在v型塊端面上下位置算好，打兩螺紋孔裝上螺釘及偏心銷，調整好銷位置，緊固螺釘。就可以了
