壓力容器封頭接管的局部應力計算

查看數: 5582 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

曉昀

發布時間: 2022-7-17 20:22

正文摘要:

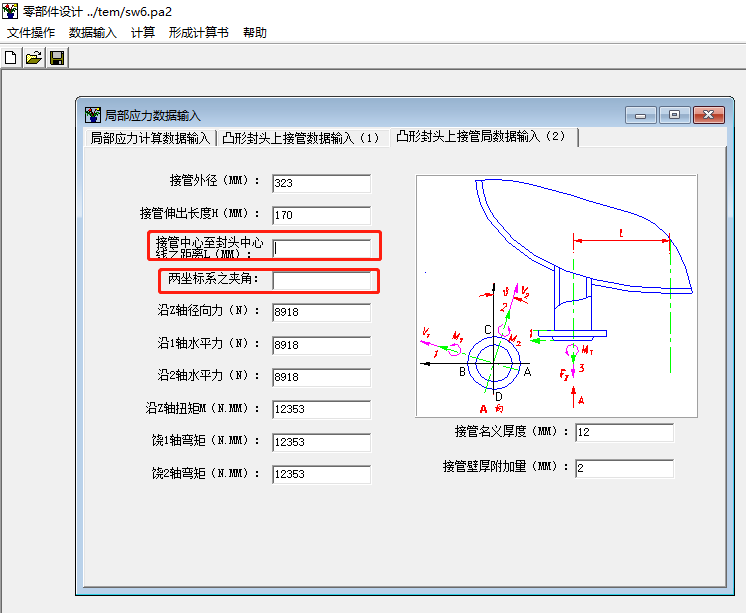

哪位社友對SW6-2011 V4.0壓力容器計算軟件熟悉？我有一個封頭上有一個接管要計算應力，我用軟件的零部件設計模塊計算一個接管的應力時，總出現浮點數被0除的提示。另外，下圖中這2個數據如何填？第一個我填的0， ...

回復

曉昀 發表于 2022-8-21 09:52:04

liuxiaoran 發表于 2022-8-20 23:58
如果是0除的話就是數值奇異，原因?qū)τ诔鯇W(xué)者是比較復雜的。

一個最常見的原因就是約束不足，當某個方向 ...

謝謝您的回復！問題解決了。

liuxiaoran 發表于 2022-8-20 23:58:42

如果是0除的話就是數值奇異，原因?qū)τ诔鯇W(xué)者是比較復雜的。

一個最常見的原因就是約束不足，當某個方向沒有約束的話，剛度就是0，加1N就是 1/0。所以你先到處一堆約束，每個部件都加約束，看看是不是有結果。然后在修改。

jd-hdp 發表于 2022-7-22 10:06:30

第二個空代表接管軸線與封頭軸線夾角，假如你的接管沒有偏轉角度，垂直于封頭的話（就像簡圖里面畫的），就填0°就好。還有你檢查下封頭和接管尺寸有沒有輸錯
