鏈條輸送設計思路

查看數: 13578 | 評論數: 35 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-7-11 12:14

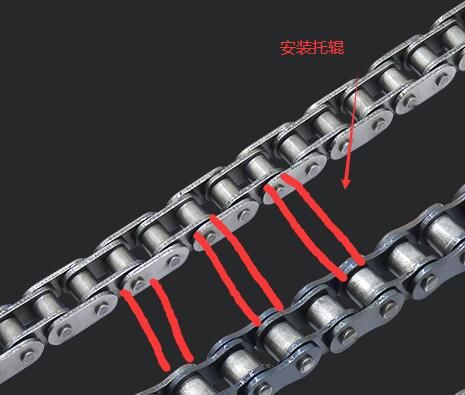

各位機械設計大神，我想設計兩條單鏈條，一邊一側，兩鏈條之間用托輥連接用來輸送物品。如下圖所示但是鏈條與鏈條之間沒有托輥的安裝接口，但是我確實看到有這樣設計的。請問： 1、市面上能買到有安裝接口的 ...

回復

六分儀156 發表于 2022-10-28 16:30:26

搜鏈板排屑機

大白小白 發表于 2022-10-27 14:18:32

大白小白發表于 2022-10-23 20:12
長銷鏈條的這條長銷，載荷能力有數據嗎？和鏈節的載荷能力一致嗎？我看這個長銷，比較細。

如果長銷的 ...

@鏈條磚家請教老哥，這個長銷鏈的加長銷的負載能力的問題，謝謝~

嵐崖 發表于 2022-10-25 07:46:56

你們都是專業人士

弓友老王 發表于 2022-10-24 23:21:43

大白小白發表于 2022-10-24 20:49
謝謝指點，確實太貴了。

準備拿彎板鏈DIY出一條長軸。

成本確實要考慮好，我這個是客戶要求必須這么弄，莫得辦法

zcqhlk 發表于 2022-10-24 22:56:42

彎板鏈條組件

zcqhlk 發表于 2022-10-24 22:55:29

彎板鏈條

大白小白 發表于 2022-10-24 20:49:03

弓友老王發表于 2022-10-23 20:29
沒有數據哦，輸送電機定子鐵芯的。軸距只有920，上面只有5、6個定子鐵芯，鐵芯直徑120的樣子，重量5kg左 ...

謝謝指點，確實太貴了。

準備拿彎板鏈DIY出一條長軸。

弓友老王 發表于 2022-10-23 20:29:49

本帖最后由弓友老王于 2022-10-23 20:39 編輯

大白小白發表于 2022-10-23 19:53
托輥的負載能力就靠兩頭的φ4銷釘。這個靜態載荷能力有數據嗎？和鏈輪的載荷能力一致嗎？

沒有數據哦，輸送電機定子鐵芯的。軸距只有920，上面只有5、6個定子鐵芯，鐵芯直徑120的樣子，重量5kg左右。這玩意做完后自身就很重了，而且比較貴，幅寬240，長2160左右，一條七千多

大白小白 發表于 2022-10-23 20:12:44

cool44 發表于 2022-7-11 17:57
大把賣的，很常用。搜索“長銷鏈條”

長銷鏈條的這條長銷，載荷能力有數據嗎？和鏈節的載荷能力一致嗎？我看這個長銷，比較細。

如果長銷的承載力不夠，那么不如我自制長銷了。
