longyucanghai 發表于 2022-2-21 10:36

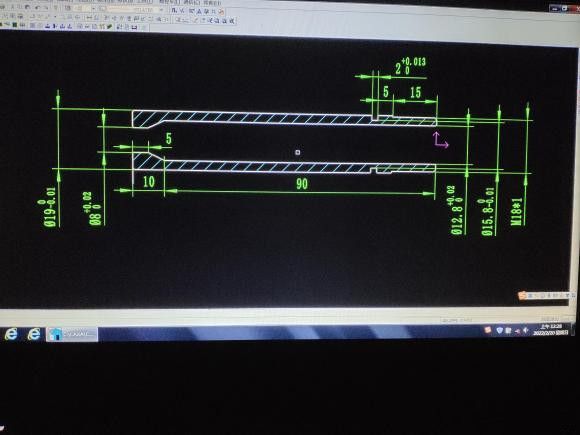

這圖畫的很業余啊

咔咔一頓畫    專業不專業的    先畫了 哈哈

湯圓園 發表于 2022-2-23 10:16
$ S, r4 M$ F1 E一絲的外圓肯定要上磨床了，只車很難達到啊，而且這個是給數控車的人該出的題嗎？一般這種要給工藝工程師出 ...

高難度工藝確實需要工藝工程師編的

未來第一站 發表于 2022-2-22 22:52
招個車工還這么多事，磨刀，工藝、編程一樣不少，你應該先說他這圖水平高。

民營企業招聘員工就是要求員工什么都要會，全能才行
  F, Y0 E2 k) o' J, w8 d& }9 D

一絲的外圓肯定要上磨床了，只車很難達到啊，而且這個是給數控車的人該出的題嗎？一般這種要給工藝工程師出的題了，這絕壁有為難的成分在里面了！

招個車工還這么多事，磨刀，工藝、編程一樣不少，你應該先說他這圖水平高。

唯此而已01 發表于 2022-2-22 15:42
本人有類似加工經驗、不過沒有量產、量產肯定不是我在下面說的方案、首先將外端平面、留量光面然后、自磨全 ...

感謝分享，很受用
! ]' F; `5 m2 p

本人有類似加工經驗、不過沒有量產、量產肯定不是我在下面說的方案、首先將外端平面、留量光面然后、自磨全合金刀棒加工內孔、刀棒用自制夾具裝夾、有一定斜度防止后角干涉、加工內孔時水量充足、并走刀量很小、0.15毫米、精光到尺寸，然后加工外圓到尺寸、同樣走刀量很小、最后外端面和外圓一起精光到尺寸要求，后用切刀切斷、用平面磨床精磨長度到尺寸、原來的加工件、長度110、孔徑12毫米、長度有兩絲誤差、表面質量1.6、倒角質量1.6、同心0.012、不能鉸孔、并材質要求較硬、不然形不成亮面，很繁瑣的一個工件、基本加工時長約48分鐘（單數車加工和測量時長）

山中漁人 發表于 2022-2-21 13:07
80長的內孔精度一般留余量鉸或珩磨!
2mm寬的槽直徑15.8負一絲,怎么保證啊!
真是人材

( C9 M# j( F/ X; h0 Z4 Z得上磨床才行，一般的加工保證不了精度

xingqier 發表于 2022-2-21 11:59
$ `0 X  d: k$ C, q( ?有大佬再提供一套工藝嗎？或者其他見解，學習下

同求
