老玩童888 發表于 2021-12-30 13:20

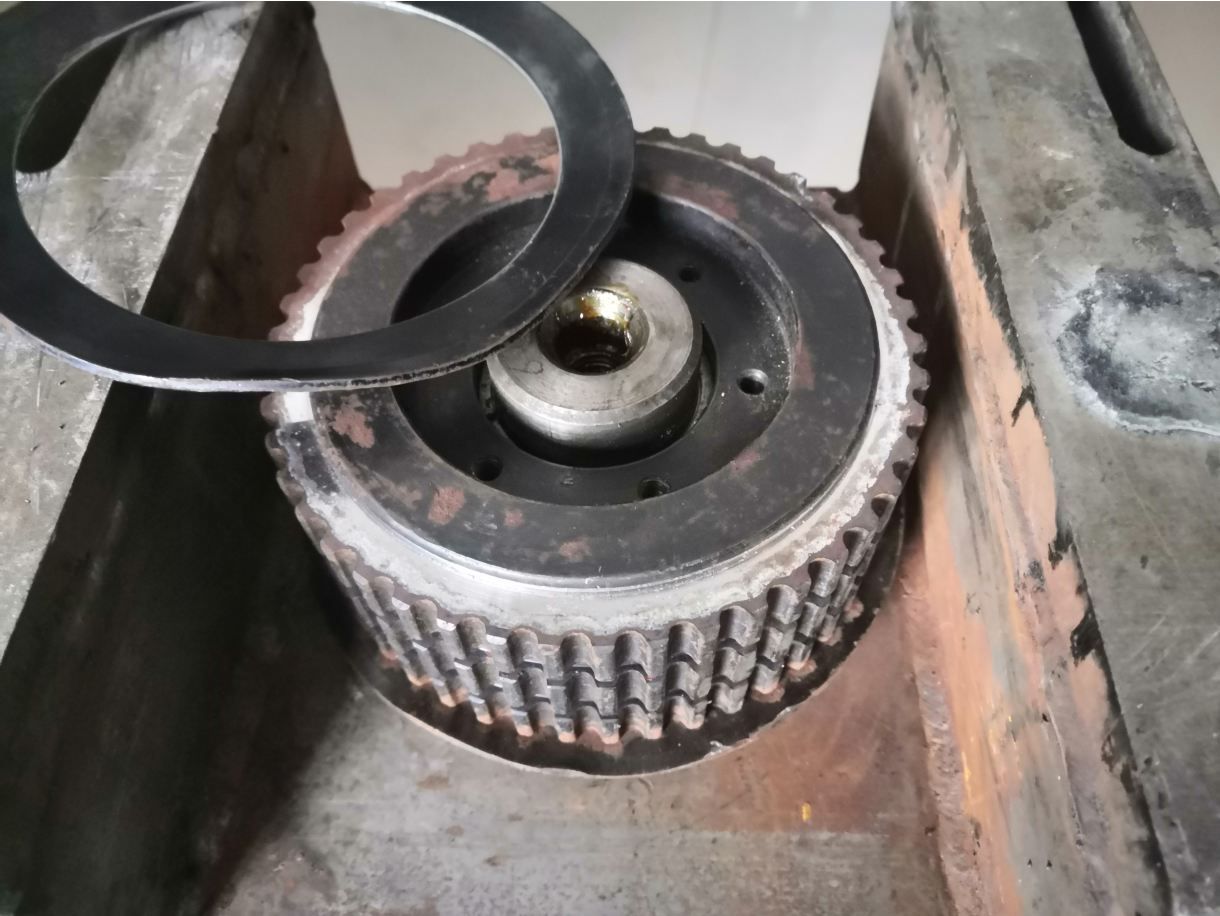

能確定這個是漲緊套的固定方式嗎？

普通張緊套都是鍥型結構，螺紋孔在外套上，六個螺釘輪流擰緊，這樣內外套的距離就變小了。自然是抱死傳動軸了。
我覺得先要把02取出來，可以在02上攻絲，然后做一個塊圓板，中心鉆孔攻絲；然后先把螺釘1旋入02上，接著旋入螺釘2，靠頂住傳動軸把02取出來。
這樣張緊力就卸了

弄清楚6個小螺紋是什么用的？如果是錐套哪個是大頭？
大頭在外面的這樣用拉馬會越拉越緊

最討厭的就是這種，裝的時候不考慮實際拆卸。

先噴除銹劑，然后火焰加熱，一遍加熱一遍用鐵錘敲打，再用拉馬試試

繼續在 發表于 2022-1-4 18:43
四個鎖緊孔，兩個拆卸孔，用長螺絲從拆卸孔擰到底，頂出來

沒有找到”四個鎖緊孔，兩個拆卸孔“！

水水5 發表于 2022-1-6 13:00
拆下來了嗎？

還沒有啊！

笑笑ok66009 發表于 2022-1-6 11:10
拆下來了嗎

還沒有啊！

拆下來了嗎？

拆下來了嗎

四個鎖緊孔，兩個拆卸孔，用長螺絲從拆卸孔擰到底，頂出來

確定下還有沒有固定的螺絲，可以考慮加熱試試

這是脹套式的同步輪，六顆螺釘拆了，向里震動，就松了，這和加工中心換刀臂結構一樣！
