一個設計問題，希望前輩們指導下

查看數: 11374 | 評論數: 26 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-8-18 19:21

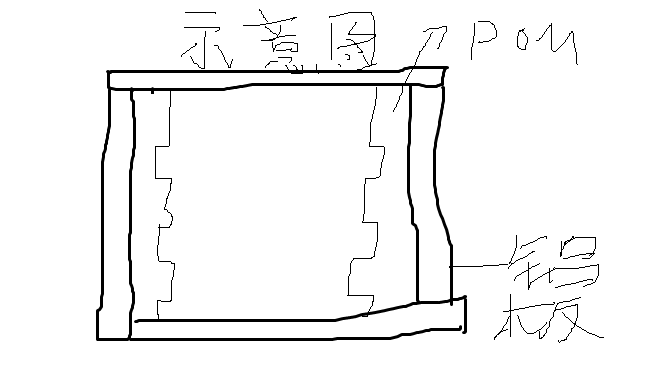

需要設計一個裝PCB的料盒，想著與工件接觸的地方用POM,PCB板厚2mm,然后將POM鎖到鋁板上，請問一下此方法能將POM板拉直？這種方案是否可行呢,望各位大佬指教 ...

回復

管理團隊 發表于 2024-2-21 14:32:27

公眾號留言選取

airlovesen 發表于 2021-8-29 09:40:50

看著像焊線機之類的料盒，直接做厚，換下PEEK或尼龍，變形沒那么大。

lanhaibo9 發表于 2021-8-24 17:25:13

尺寸也不算大啊，4mm的槽插2mm的板，就算是變形了也沒關系吧

余存 發表于 2021-8-23 17:45:19

為啥不用玻纖板，也絕緣啊，而且沒那么容易變形。或者電木板也行啊。PP，POM都是很容易變形的。不考慮成本，可以用進口含陶瓷的PEEK料，除了貴，符合你所有要求，絕緣，耐高溫，不易變形。

遠祥 發表于 2021-8-22 22:47:08

沒有圖片很難分析出主要原因

水流眾生—江 發表于 2021-8-20 09:06:48

你可以某寶上搜一下“PCB周轉箱”，應該有你想要的答案。

fangxikang 發表于 2021-8-19 19:05:38

易錯易混發表于 2021-8-19 10:49
還是用螺絲吧，POM熱熔幾個螺母，帶臺階的螺母，擰緊就平了

感謝指導

fangxikang 發表于 2021-8-19 18:55:58

SolidWorks2995 發表于 2021-8-19 08:40
不能直接和鋁板接觸嗎

就是怕對產品有劃傷，所以加POM

fangxikang 發表于 2021-8-19 18:53:38

大東哥發表于 2021-8-19 07:57
POM板容易變形，1、目前4個螺絲不夠，固定孔多開些，分布均勻，可以壓平；2、大板子拆分成2個小板子，也可 ...

謝謝指導
