冷水黃金 發表于 2021-7-4 16:14
如果平臺比較平整，軸向移動把輪子改成滾珠滑塊，前后各四個。
軸向移動就采用齒條，簡單可靠，美觀大方， ...

您好，謝謝您的解答。
一開始軸向移動嘗試過采用滾滑塊，但是領導沒通過，后來想用齒條，但是一直沒解決鐵屑影響的問題，現在才換的滾子鏈。
還想請問您下，有什么措施可以防止它異響呢？

l7612175 發表于 2021-7-2 20:02
挺佩服樓主這種搞大型設備，膽大心細必須的。
1.橫向移動我看你用的是個輪子在槽里面滾動實現的，這就會造 ...

謝謝您的解答，還想請問您一下

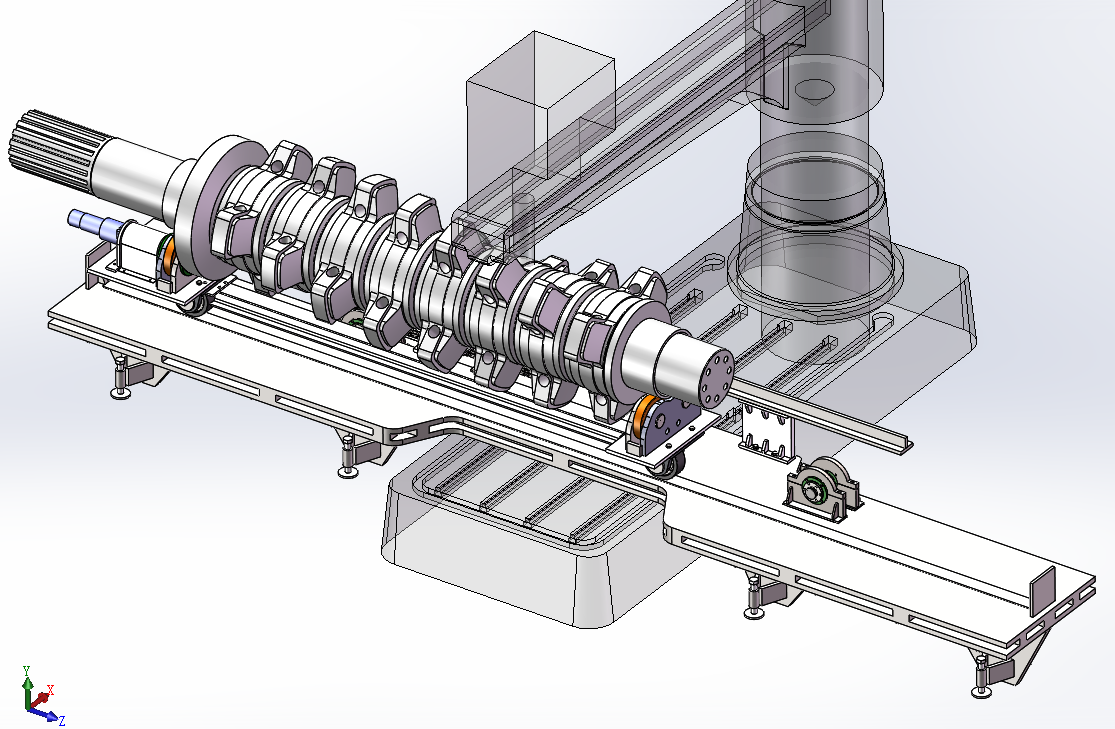

現在橫向移動是把輪子墊高了，雙輪的，主要起支撐作用，間隙有影響不大。至于軸旋轉問題，原有加工方式就是用兩個V型鐵的架子，架在軸兩端（并沒有旋轉機構），加工時用壓板壓住當前要加工的齒環的旁邊兩個齒環，因?yàn)榕鹿潭ǖ奶h(yuǎn)而失效，現在設計這個機構一開始考慮過用卡盤夾兩端，麻煩您可以再說一下您針對這個固定旋轉的卡盤機構是如何實現的嗎，謝謝。

大型設備開發是否需要開樣機試試的吧？

太厲害了，沒接觸過

如果平臺比較平整，軸向移動把輪子改成滾珠滑塊，前后各四個。
軸向移動就采用齒條，簡單可靠，美觀大方，還便宜,普通市場貨就可以，只要足夠強大。
如果怕軸向竄動，就采用絲桿。也就2米左右的移動距離吧。


旋轉采用你那種結構，不過電機裝在軸向，與其中一個輪子同心 。注意防護或輪子間距，小心軸滾出來了。
如果扭力不夠，就得把兩個輪子用齒輪聯接，都變成主動輪。

建議前后輪都做上鎖緊裝置，免得振動旋轉跑位，或上下都加一個壓緊輪用來鎖緊。


減速器全部采用大傳動比擺線針輪減速器，便宜.


你那個軸向采用鏈條，做不好噪音就大，吱吱響還是蠻嚇人的，并且不太可靠。

你這個看著是單輪？

怎么感覺頭重腳輕？

挺佩服樓主這種搞大型設備，膽大心細必須的。
1.橫向移動我看你用的是個輪子在槽里面滾動實現的，這就會造成間隙的晃動，就算把軸夾緊，受力后可能也會位移。因?yàn)?m長，你精度也不能要求太高了。這里我建議你把輪子換成內弧型的輪子（買標件）。在買幾跟2米長的30mm的硬軸，硬軸均布一些絲孔。再加工幾個托座托住硬軸；把硬軸拼成6米，安裝時候打表校直。輪子也要一邊兩個。
2.橫向移動：固定輪子的安裝板上放進去一個T型螺桿，穿過底部大板固定，就類似搖臂鉆固定工件的固定方式。把手螺母快速緊固
  軸旋轉和固定：建議兩端加卡盤固定。有條件的一端用分度頭。
