畫圖工(37)—拼接的直線導軌

查看數: 8869 | 評論數: 8 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-5-26 22:22

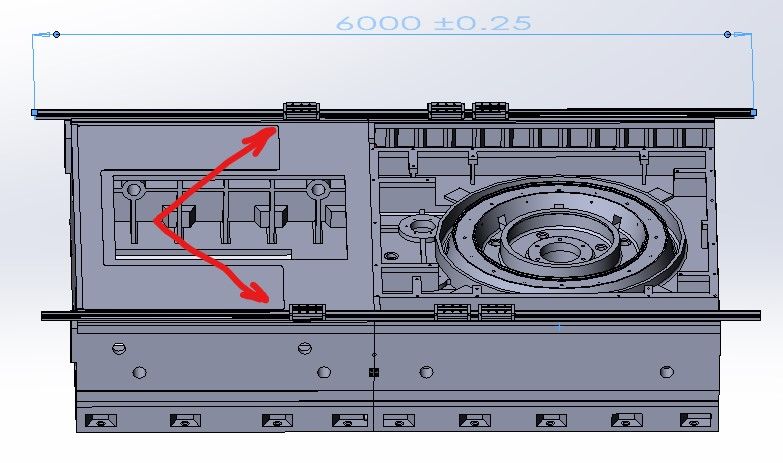

本帖最后由未來第一站于 2021-5-26 22:23 編輯常用線軌免不了碰到需要拼接的情況，這時尤其要注意和供貨商溝通明確拼接要求。需要一對6000長的線軌，市面上絕大多數線軌在4000以 ...

回復

FKUEDEJXSQ2 發表于 2023-9-27 10:07:51

激光切割

非標設計人 發表于 2023-9-25 11:59:30

拼接的直線導軌由設計出工程圖，標明需要的拼接位置。供應商會按圖供貨，拼接處都是不倒角且垂直的打標配套安裝的。

CarlosLee927118 發表于 2023-9-5 07:56:11

學習

怕瓦落地2011 發表于 2023-9-4 20:49:14

樓主說的非常好！但供應商往往找各種理由更改拼接方式

水墨亦成畫 發表于 2023-9-4 09:31:49

來學習

~~

emop 發表于 2023-8-2 23:20:40

那一般直線導軌供應商提供的導軌都是有倒角的嗎？所以有拼接的情況，需要特殊與供應商說明，是這樣嗎？謝謝！

為了提攜年輕一代的機械設計水平，回饋社會。自2024年5月起，我每天發貼。請進入機械社區論壇后，在左上角輸入以下這些欄目，就可以與我相互交流、共同學習進步：機械制圖；機械工藝與材料；機械設計心路發表于 2024-7-9 09:02

據我看到的導軌拼接，端面是沒有倒角的。發表于 2023-8-3 08:05

jackcheng8966 發表于 2021-5-27 08:51:45

以前有做過類似拼接的導軌，直接告訴供應商我這2條導軌需要拼接，讓他切得時候加工好端面，并標識出2條導軌的對接端，回來安裝，完事。你自己的安裝板精度自己控制

斯文棒棒 發表于 2021-5-27 08:43:55

請問一下，線軌接口處端面需要研磨嗎，需要有垂直于基準面的垂直度公差要求不？
