發布時間: 2021-4-11 08:34

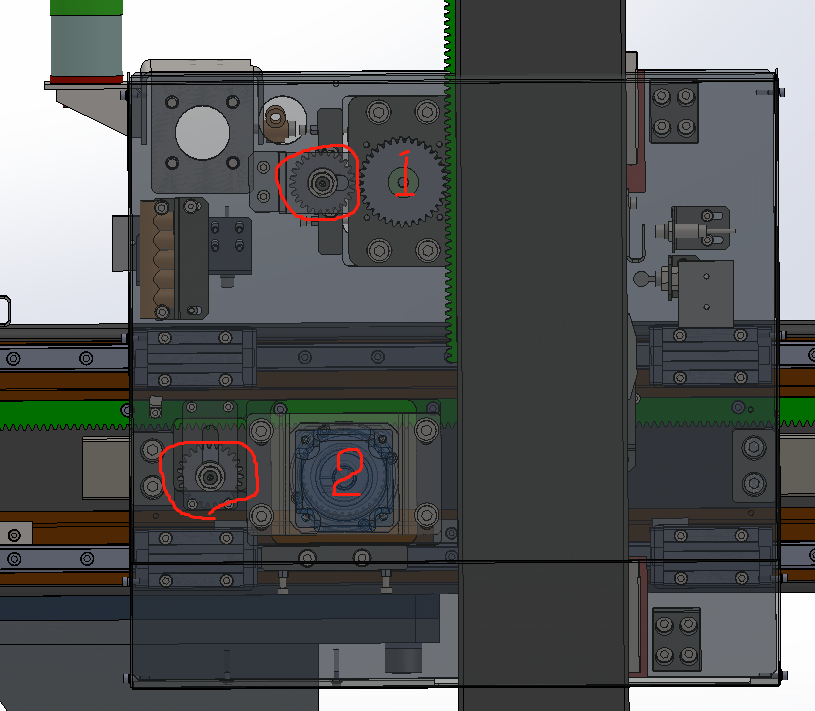

正文摘要:如上圖所示。我從網上下載的模型。是一個桁架機械手的設計圖。 圖中1是豎直方向的主動輪，輪子不動，齒條上下。 圖中2是水平方向的主動輪，齒條不動，電機帶滑板行走。 輪子1和2的左邊都有一個比主動輪小一點的齒 ... |
|
本帖最后由 Ag4587788 于 2022-7-23 08:24 編輯 感覺是潤滑的毛氈輪，畢竟還有調節的腰孔。不過感覺鎖止也有道理，我們這兒鎖止一般一小段齒條。 |
| 毛氈齒輪，接潤滑油油管，配自動油泵，很多用齒輪齒條的多會用，地軌、桁架 |
|
為啥不是鎖止用的 |
未來第一站 發表于 2021-4-11 22:50 就是潤滑的，毛氈很軟的，我們做的桁架都有一個這樣的毛氈輪給齒條潤滑 |
大白小白 發表于 2021-4-12 09:00 潤滑 |
| 潤滑的可能性最大，整個機構動力已經充足了。。。 |
| 五樓靠譜點，應該是手動模式用的 |
| 沒接觸過，有標準答案嗎，學些一下。 |
| LZ自己的看法呢？ |
