關于裝配工裝的設計問題

查看數: 5788 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-5 11:33

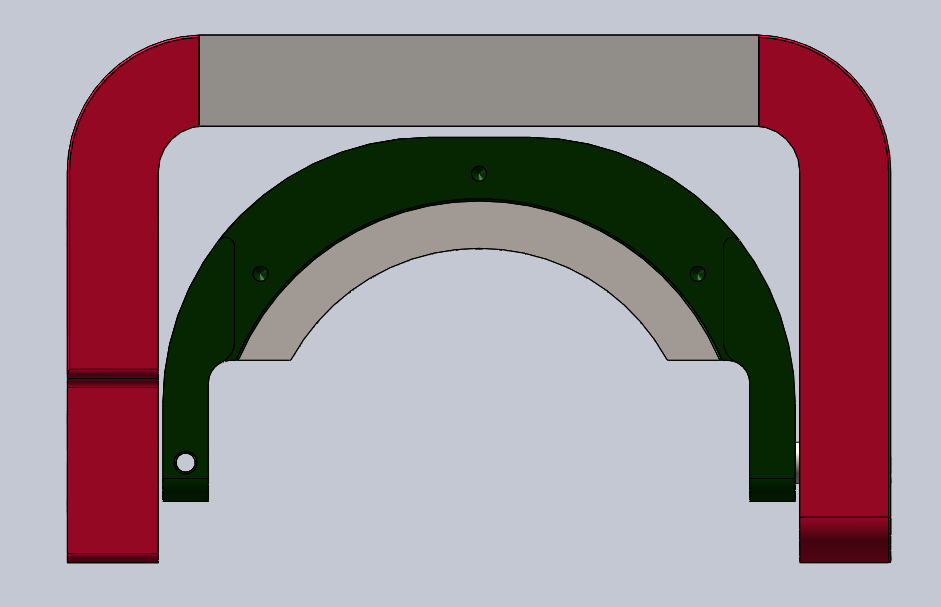

請教大神，這是兩個旋轉盤，裝配的時候要設計什么樣的工裝才能保證兩個工件裝配誤差最小。

回復

qq152387706 發表于 2021-3-8 14:48:19

這個做個A/B兩個零件的限位工裝，不就可以了嗎？

其實，只要限位X軸尺寸的話，將定位軸改成臺階型的就可以了吧？

xiayuku63 發表于 2021-3-8 09:36:31

非標機械設計奔小跑發表于 2021-3-6 09:27
迷迷糊糊

勞煩您再看一下

xiayuku63 發表于 2021-3-8 09:35:50

遠祥發表于 2021-3-7 18:53
提問要到關鍵點，否則解釋不清楚了

勞煩您再看一下

xiayuku63 發表于 2021-3-8 09:35:17

未來第一站發表于 2021-3-5 21:47
問題描述不清楚，顯得很不專業！

勞煩您再看一下

xiayuku63 發表于 2021-3-8 09:34:40

曉昀發表于 2021-3-5 18:48
把圖片上的零件做個說明，旋轉盤是哪兩個？需要保證哪個地方的裝配精度？

您再看一下，補充描述了

遠祥 發表于 2021-3-7 18:53:28

提問要到關鍵點，否則解釋不清楚了

非標機械設計奔小跑 發表于 2021-3-6 09:27:33

迷迷糊糊

未來第一站 發表于 2021-3-5 21:47:09

問題描述不清楚，顯得很不專業！
