295380891 發表于 2021-2-20 16:36
你這個結果跟我算的差不多啊

電機用的1.5KW+速比10的減速機，實際東西還在生產中，應該是沒啥問題的

水水5 發表于 2021-2-26 21:45
大俠，這個滾筒摩擦因數，就是您第一張圖片，是哪本書上的？PDF資料可否共享一下？   感謝

機械手冊第一卷，最開始介紹摩擦因數的那一節

水水5 發表于 2021-2-26 21:45
大俠，這個滾筒摩擦因數，就是您第一張圖片，是哪本書上的？PDF資料可否共享一下？   感謝

好像是機械設計手冊上面的

wswker 發表于 2021-2-19 15:06
既然是摩擦力，當然是正壓力了

大俠，這個滾筒摩擦因數，就是您第一張圖片，是哪本書上的？PDF資料可否共享一下？ 372647544@qq.com  感謝

我覺得應該要知道鋼帶的重量吧？

蛋蛋超人 發表于 2021-2-21 10:01
料卷如果沒有電機帶，啟動的時候也需要考慮吧

是應考慮料卷啟動時需要的拉力。不過題主說了，放料端很輕。我們大家也只能是提供個思路，實際精準的計算還需要題主自己結合實際情況一步一步來細致的完成。

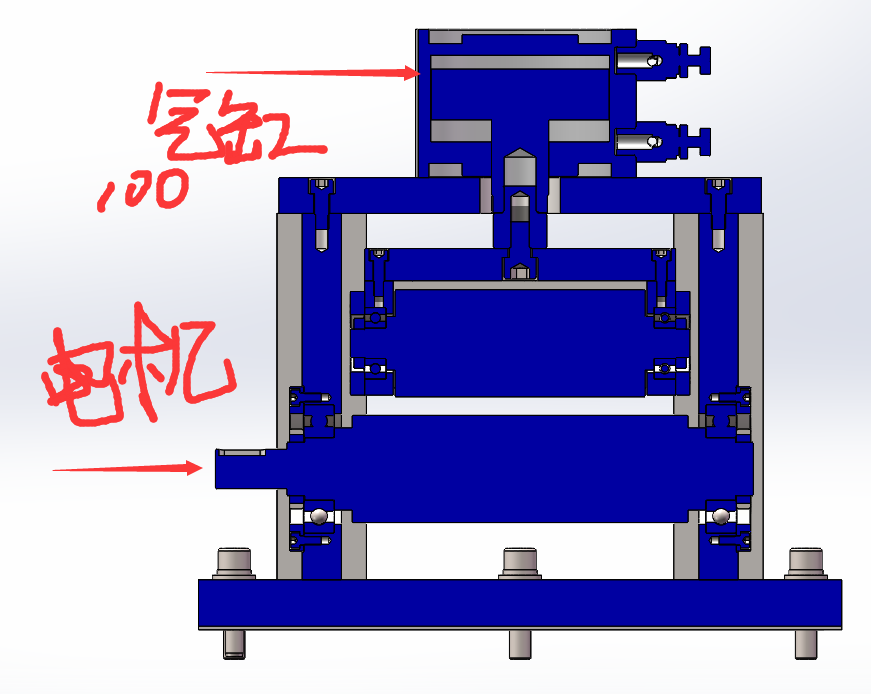

最下面這個是電缸嗎？

|move3309發表于 02-20 16:21假定輥子在3秒的時間從零加速到額定速度1r/s，轉動慣量乘角加速度就是所需扭矩。我們再做個假定，在直徑60mm的輥子表面固定著體積微小的470公斤的重物。I=MR^2，等效的轉動慣量大概0.423KG.M^2。這樣算下來大概需要9NM，考慮其他各處的阻力，還有效率，乘以2，這樣18到20NM的力矩應該是夠了。我這沒什么理論依據，純粹胡諏，歡迎大家拍磚。<br>

料卷如果沒有電機帶，啟動的時候也需要考慮吧

move3309 發表于 2021-2-20 16:21
假定輥子在3秒的時間從零加速到額定速度1r/s，轉動慣量乘角加速度就是所需扭矩。我們再做個假定，在直徑60m ...

你這個結果跟我算的差不多啊
