發布時間: 2021-2-4 08:57

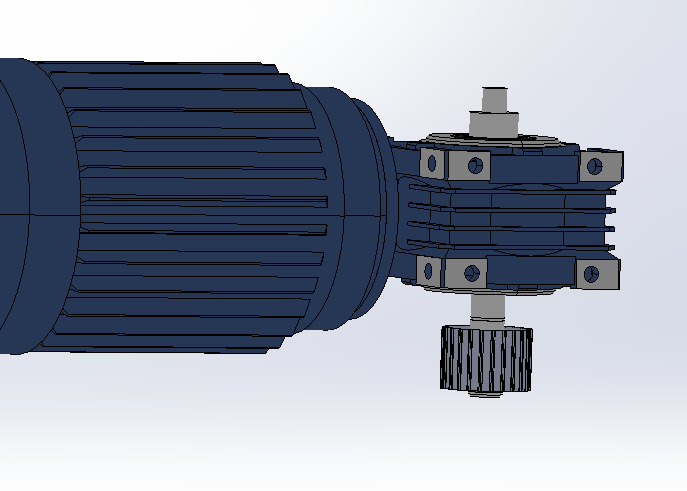

正文摘要:各位大佬好，小弟第一次單獨設計非標設備，遇到一個難題。具體如下： 減速器廠家提供的是空心軸的輸出端，我的使用條件是輸出端豎直布置，下面連接一個同步帶輪，上面需要連接一個增量式的旋轉編碼器。 我的設想是這 ... |
水水5 發表于 2021-2-8 17:01 老鐵，怎么玩，求教  |
| 一般不建議這樣玩。 |
遠祥 發表于 2021-2-8 10:12 老鐵，沒明白你說的意思 |
| 找到相關適用轉接的軸承座，才能實現中轉。 |
wswker 發表于 2021-2-5 11:45 謝謝指點  我這就去找下相關資料 |
|
一般情況下，軸是不能動的，所有你可以分析一下軸向力情況，如果有很大的竄動可能性需要軸肩擋板等固定，否則時間長軸會磨損，如果有振動的狀況，根據編碼器考慮是否加緩沖，軸向力不大也可以用擋圈，要考慮重力 壓簧應該是考慮軸向余量，一端固定定位，一端彈簧力浮動，可以抵擋一定軸向力 你可以官網下載個skf軸承手冊或其他軸類設計的資料，看下，原理都類似 以上是個人的理解，供參考 |
|
直接卡簧卡死算了，-10威望 |
西斜 發表于 2021-2-4 14:50 謝謝提醒 |
ruanyaojie 發表于 2021-2-4 13:10 哈哈 |
