a32916 發表于 2021-2-3 15:20

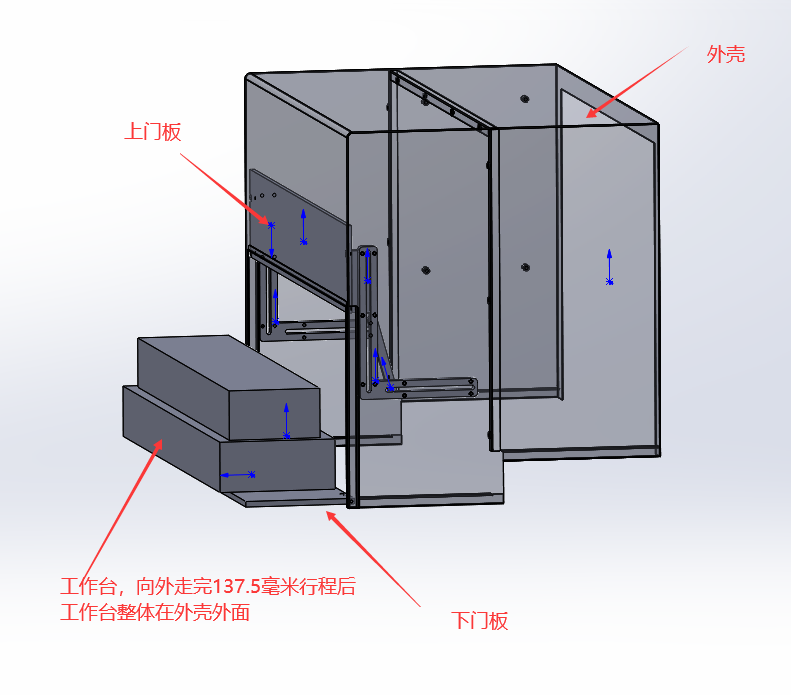

上門板氣缸加連桿滑塊機構，下門板氣彈簧移動時直接壓門板下去，進去后自動復位

連桿放大行程，否則氣缸太長

上門板氣缸加連桿滑塊機構，下門板氣彈簧移動時直接壓門板下去，進去后自動復位

遠祥 發表于 2021-2-3 13:10
這些門的動作有些復雜了，聯動門后續實際動作不太可控，最好是分為兩種方向的動作，我們這邊的門基本上都是 ...

就是想降低電機數量

這些門的動作有些復雜了，聯動門后續實際動作不太可控，最好是分為兩種方向的動作，我們這邊的門基本上都是電機做為單獨的動力！

一個動力，電纜機制。連桿對機構來說相對臃腫，但做為多解之一亦可實現。多動力，就是控制的事兒

魍者歸來 發表于 2021-2-2 21:53
上板簡單。下板如果在工作臺兩側可以有連桿的話，也能實現。

您好，我連桿方面不熟，因為行程不一致，所以工作臺回來的時候怎么把門降下來，沒有想到辦法，這個需要怎么實現，拜謝

上板簡單。下板如果在工作臺兩側可以有連桿的話，也能實現。
