又斷了！！

查看數: 18810 | 評論數: 23 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-1-16 16:28

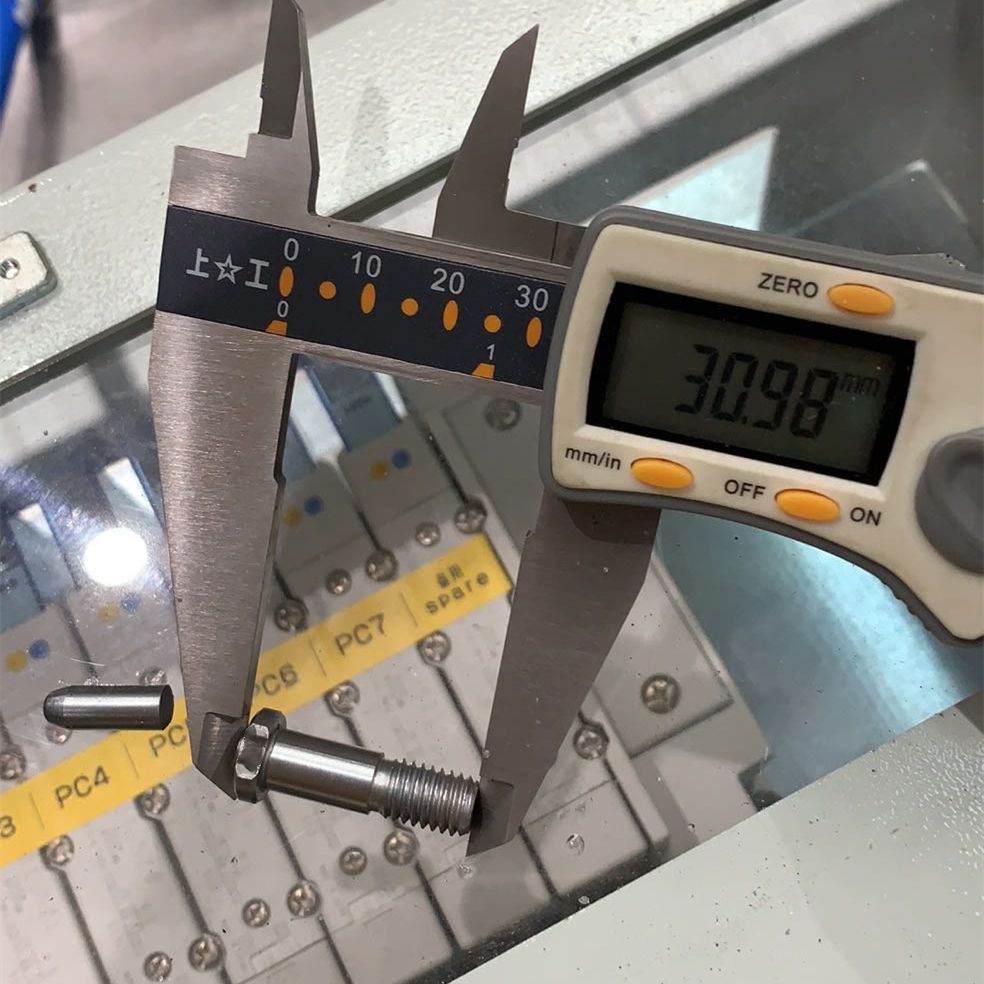

本帖最后由遠祥于 2021-1-16 16:28 編輯今天現場調試焊接工裝的老高發微信叫：你這定位銷又斷了咯！初步分析這種細型定位得設計有兩個缺陷： 1、定位銷結構缺陷；外徑太細，剛度不足；R角過小，需要改為R3 ...

回復

管理團隊 發表于 2023-12-8 15:36:13

公眾號留言選取

jackcheng8966 發表于 2021-1-22 17:32:58

定位功能和鎖緊功能分2個工位，減輕點銷釘的壓力

駿海制造 發表于 2021-1-22 16:19:23

嗯，有可能材料原因。有次我用個螺絲，12.9的高強度的，在旁邊輕輕焊接了下，然后擰螺絲的時候竟然脆斷了

saiya100 發表于 2021-1-22 15:04:42

定位銷斷了，肯定是受到了一定大小的剪切力。你這種熱處理都差不多淬透了，零件脆性大。

輕舟小卒 發表于 2021-1-22 14:06:16

如果只是定位銷的功能，這個結構設計是沒有問題的。

魍者歸來 發表于 2021-1-18 10:51:06

設計上，定位銷是不應該受剪的啊

龍游大海 發表于 2021-1-17 21:55:17

可以采用40Cr氮化試試

龍游大海 發表于 2021-1-17 21:53:17

焊接熱變形的力，這個定位銷抗不住

okmeiyou 發表于 2021-1-17 21:32:48

應該換用38crmov，
直徑改大，調質后淬火hrc40，或者不淬火，不是經常摩擦的，怎么需要淬這么硬呢
