傳動機構連接更好方式

查看數: 13176 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-1-15 00:04

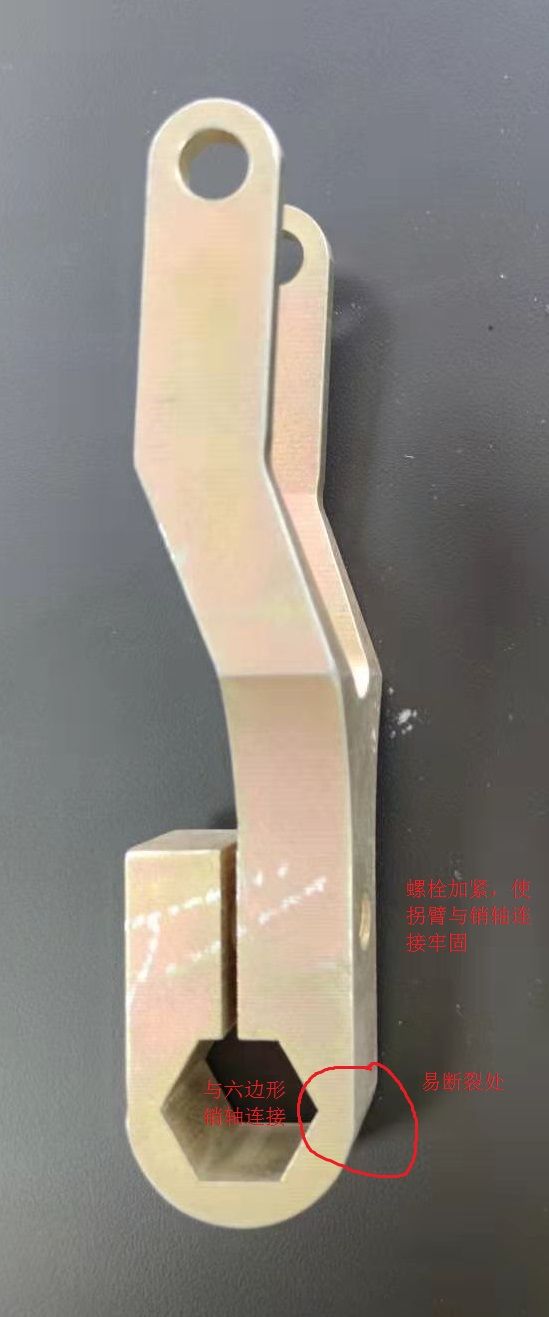

設備有一個連接，采用六角連接方式，發現經常斷裂，有無好的連接方式，謝謝0 p8 ?: J6 I6 ^# S; I; v

回復

bobo569 發表于 2021-2-23 07:55:19

學習了，感謝

gxdlbmh 發表于 2021-1-29 21:59:57

魍者歸來發表于 2021-1-15 08:349 M6 G/ e5 V& [3 H2 W" i
花鍵配合

謝謝

wugehaoniu 發表于 2021-1-21 08:28:02

看具體情況。如果能改變方式最好。若不能改變，只能加強加厚

funny302 發表于 2021-1-20 17:21:49

偏心軸啊

k-xiangang 發表于 2021-1-19 21:28:17

脹緊套

遠祥 發表于 2021-1-18 20:17:42

現在用的是什么材質，建議用彈簧鋼！

大白小白 發表于 2021-1-16 18:40:22

yearstone 發表于 2021-1-15 16:22' Q M* y* H# H# D
六角孔轉一定的角度，如下圖！

lz先試試這個方案，六角孔調整一下角度，等效于加厚了。

gxdlbmh 發表于 2021-1-15 19:39:49

謙卑畏天恩發表于 2021-1-15 05:35! N- V8 E: E( a- n
參考汽車方向機軸，花鍵軸，讓應力分散。另外，這個銷軸抱圈壁厚還得加厚一點。

電機帶動銷軸轉速很快，要求帶動拐臂快速上下運動?；ㄦI是否滿足？

gxdlbmh 發表于 2021-1-15 19:35:55

wryp 發表于 2021-1-15 11:26
! `$ r& e5 l* i0 t3 D圓柱上銑個平面就夠了，沒必要六角

怎么銑？與拐臂相接的銷軸就是個六邊形平面。難道把銷軸由六邊形變?yōu)樗倪呅危?/td>
