solidworks工程圖明細欄鍍鋅標準件材質如何標注？

查看數: 6668 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-1-14 14:07

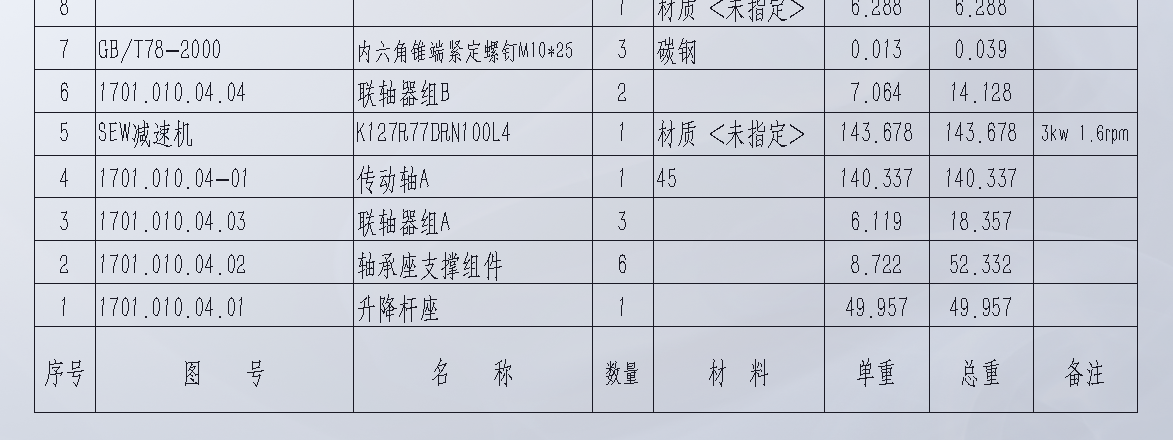

solidworks出工程圖時，鍍鋅螺栓在明細欄里材質該如何填寫？材質庫里沒有“碳鋼鍍鋅”這個材質。

回復

jackcheng8966 發表于 2021-1-18 08:42:46

雙擊，硬改，不關聯就行

遠祥 發表于 2021-1-16 15:46:53

數模里面的材質沒有給它設定！

曉昀 發表于 2021-1-14 23:41:44

有些需要特殊注明的信息要么放在設計說明了指出，要么放在明細表的備注欄里。

冷月梧桐 發表于 2021-1-14 16:17:39

材質庫里面沒有可以自己復制一個重命名一下就可以，主要還是密度要一樣

未來第一站 發表于 2021-1-14 15:59:39

在備注里說明。

小飛熊l 發表于 2021-1-14 15:55:14

材質庫新建材質。

asd11235813 發表于 2021-1-14 15:17:33

本帖最后由 asd11235813 于 2021-1-14 15:43 編輯

螺栓要寫強度等級+表面處理，如4.8級+鍍鋅，材質其實無所謂

shentu 發表于 2021-1-14 15:01:43

標準件只需要符合國標的材質即可。。至于是用的碳鋼還是合金鋼，具體哪個牌號，符合國標里面的相關要求即可，無需標出。

泥馬刺史 發表于 2021-1-14 14:53:36

在明細表里，雙擊（材質<未指定>），直接手動更改
