求大神

遠祥 發表于 2021-1-11 18:27
樓主這個機架有沒有設置固定點？？？如果只施加壓力，而沒有固定底點，也是分析不出結果的。

固定點是圓盤額，但是圓盤和機架已經做面接觸了額

樓主這個機架有沒有設置固定點？？？如果只施加壓力，而沒有固定底點，也是分析不出結果的。

你這個既然用了面接觸組，是裝配體分析吧。裝配體的話你要把不能移動的其他地方約束死。你固定的面和你受力的面應該是會產生移動的，找出來重新約束好

提示是沒有約束到位，你的面接觸那里可以修改一下，改為全局接觸，試試

yesong12 發表于 2021-1-11 11:25

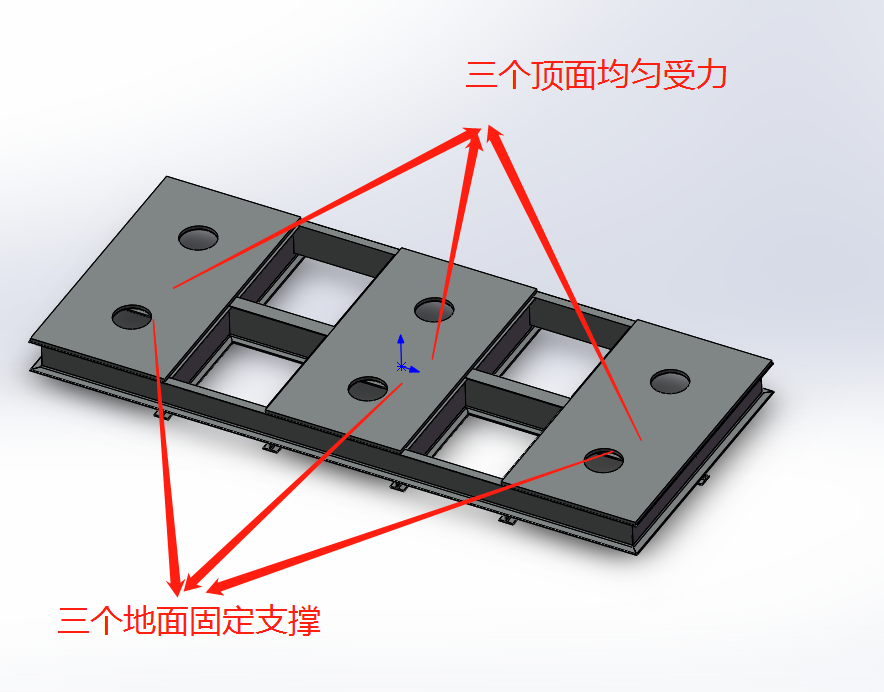

是要確認下鋼結構的位移變形。底部圓環是固定支撐面，頂部鋼板面為受壓面。

不理解是什么變形，如果按這個受力條件，模型可以直接簡化成一個圓環和一個鋼板分析就好了。不過你也可以按你的思路先分析一下，全局約束壓縮了，局部約束應該是不夠，而且既然都是接合，直接全局接觸就好了

各位，路過的老師傅給點意見唄

wswker 發表于 2021-1-11 10:57
這個模型邏輯不太懂，下面圓環為支撐，上面鋼板受力，如果焊接質量沒問題不就是一個整體嗎，是要確認焊縫壓 ...

是要確認下鋼結構的位移變形。底部圓環是固定支撐面，頂部鋼板面為受壓面。

斯文棒棒 發表于 2021-1-11 10:48
建議實體模型，采用對稱約束。

實體約束計算量太大
