齒輪齒條同步裝置可以承受多大的彎矩

查看數: 9236 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-12-27 22:36

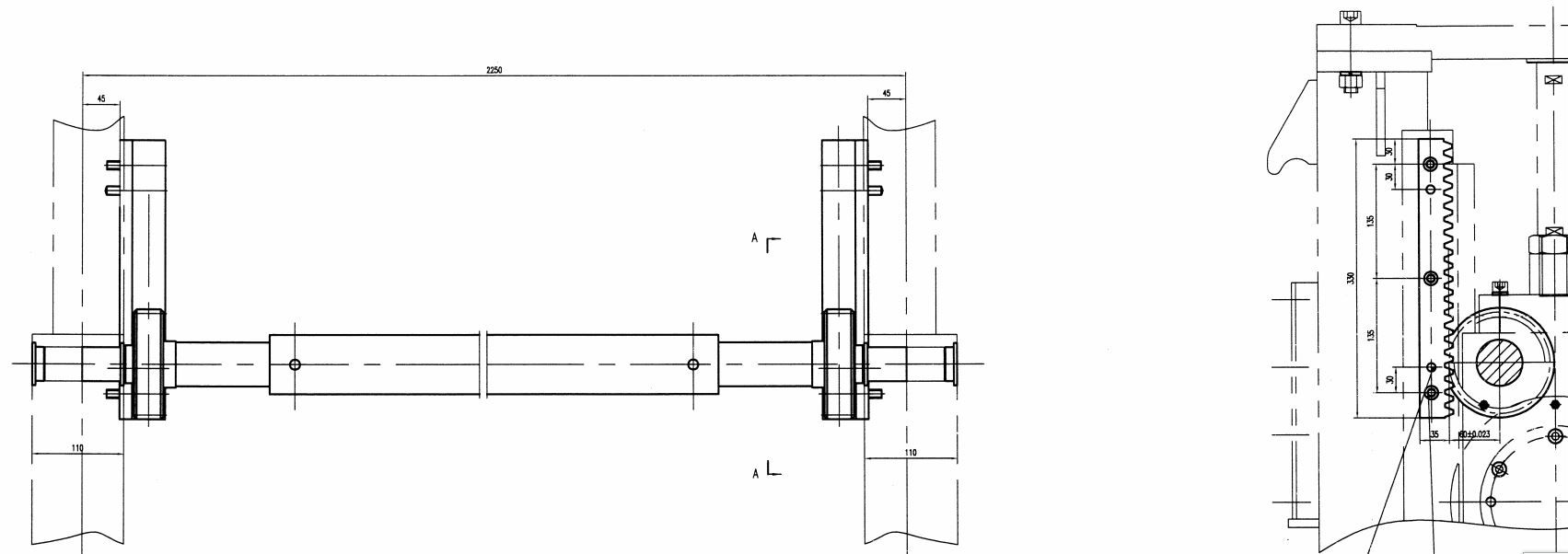

請問如下圖所示的齒輪齒條同步裝置可以承受多大的不同步彎矩？

回復

僵尸號 發表于 2021-1-4 22:27:44

實際使用中，這個同步機構并沒有達到毫米級的同步效果。也就是說承受不同步彎矩的工況并沒有出現。

調皮的辣條 發表于 2020-12-29 18:27:18

調皮的辣條發表于 2020-12-29 18:26
現在不用自己手把手的計算，算起來也麻煩，
簡單的就SOLIDWORKS建模，利用裝配體添加接觸，再加上F就可以 ...

補充，有限元分析

調皮的辣條 發表于 2020-12-29 18:26:18

現在不用自己手把手的計算，算起來也麻煩，
簡單的就SOLIDWORKS建模，利用裝配體添加接觸，再加上F就可以看出來，

遠祥 發表于 2020-12-29 16:29:03

這個還真是不好計算，最好是能在仿真軟件里面做結構強度的分析。

曉昀 發表于 2020-12-29 08:40:51

54mxc 發表于 2020-12-29 08:33
齒面沿寬度不均勻受力，不知道如何校核輪齒是否會折斷，求指點

齒面寬度不均勻是什么意思？齒輪與齒條嚙合過程中，寬度是變化的？

僵尸號 發表于 2020-12-29 08:33:37

|曉昀發表于 12-28 23:01根據結構尺寸就能計算呀。

齒面沿寬度不均勻受力，不知道如何校核輪齒是否會折斷，求指點

這種情況下先全面評估最薄弱的地方，進行強度計算。先整體分析在局部計算。簡易的計算出來整個結構形式計算整體變形，再計算薄弱強度接觸應力等計算。發表于 2020-12-29 08:40

曉昀 發表于 2020-12-28 23:01:01

根據結構尺寸就能計算呀。

僵尸號 發表于 2020-12-28 10:07:47

|54mxc發表于 12-28 10:06直齒，壓力角20度，模數5，齒數24，齒頂高系數1，齒寬35mm。

齒輪參數如上帖，齒輪間距見附圖。
