轉矩計算問題

查看數: 7504 | 評論數: 10 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-12-11 16:18

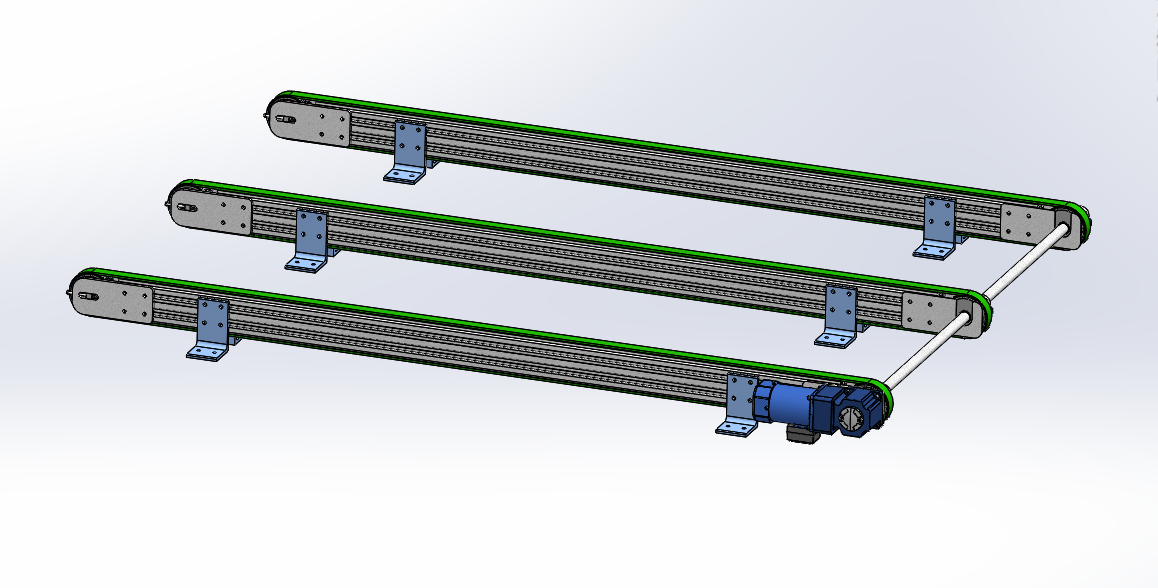

本帖最后由貓咪武士于 2020-12-11 16:20 編輯做了個同步帶輸送機，如圖，同步帶T10型號，寬度30mm，同步輪直徑100mm，輸送帶長度2000mm，運輸的物體重量最大40kg。我根據公式T=(u*F*D)/(2*y*i)計算負載轉矩 ...

回復

litingkun2002 發表于 2020-12-16 14:02:32

負載扭矩x2<電機啟動扭矩，應根據負載情況選擇。

貓咪武士 發表于 2020-12-14 19:05:41

曉昀發表于 2020-12-14 08:36
哦，那就不用了，我以為是三個同樣的負載。

曉昀 發表于 2020-12-14 08:36:29

貓咪武士發表于 2020-12-14 08:30
這三根輸送帶工作時托著同一個東西，那個東西的重量400N，那這樣另外兩組的是不是已經包含在內了呢？如果 ...

哦，那就不用了，我以為是三個同樣的負載。

貓咪武士 發表于 2020-12-14 08:30:20

曉昀發表于 2020-12-12 22:49
另外兩組的負載也是這一根軸驅動的呀。

這三根輸送帶工作時托著同一個東西，那個東西的重量400N，那這樣另外兩組的是不是已經包含在內了呢？如果每組都算是不是只要就算同步輪和皮帶的空轉就好了？

曉昀 發表于 2020-12-12 22:49:25

貓咪武士發表于 2020-12-12 22:45
三組是一組算的結果乘以3？

另外兩組的負載也是這一根軸驅動的呀。

貓咪武士 發表于 2020-12-12 22:45:47

曉昀發表于 2020-12-11 23:30
一組同步帶的所需的轉矩計算沒問題，你把每組的傳動功率計算出來，總共三組同步帶傳動，總功率，轉速再選擇 ...

三組是一組算的結果乘以3？

遠祥 發表于 2020-12-12 14:09:38

有力學公式如下：
9.55×功率=轉矩×轉速
式中：功率單位為W，轉矩單位為N.m，轉速單位為每分鐘轉速

曉昀 發表于 2020-12-11 23:30:21

一組同步帶的所需的轉矩計算沒問題，你把每組的傳動功率計算出來，總共三組同步帶傳動，總功率，轉速再選擇電機，然后再反著往回推著計算轉矩夠不夠。

王宏安75 發表于 2020-12-11 17:57:56

需要根據速度校核功率
