機械設計手冊上，V形焊縫，如圖示，A、C是對的，B、D是錯的吧，為何還要保留B、D？

查看數: 3368 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-10-20 20:00

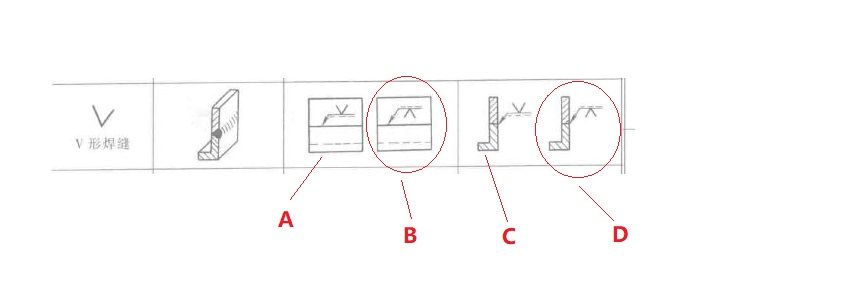

大家好！機械設計手冊上，V形焊縫，如圖示，A、C是對的，B、D是錯的吧，為何還要把B、D畫上？謝謝！

回復

a小婷88 發表于 2020-10-28 10:06:05

這個是坡口開在正面和方面的區別。

遠祥 發表于 2020-10-24 12:29:32

BD這種標準方法最好不要用，會被現場的現場制造人員噴的！

diyli1230 發表于 2020-10-21 09:06:56

本帖最后由 diyli1230 于 2020-10-21 09:10 編輯

實線的焊接符號表示箭頭位置焊接，虛線的焊接表示箭頭指的對稱面，虛線實線均可在實線上或下面

曉昀 發表于 2020-10-20 22:09:52

給出來，是不是為了對比理解？

未來第一站 發表于 2020-10-20 20:47:00

因為虛線允許畫在實線上也可在實線下。
