54mxc 發表于 2020-10-14 22:43
慚愧!沒有看明白這設備的機械原理

沒有接觸過嘛，很正常，機械那么大的學問

慚愧!沒有看明白這設備的機械原理

福蘭卡叔叔 發表于 2020-10-9 14:35
這是個什么設備

感覺是光伏行業用的

看前方 發表于 2020-10-13 13:13

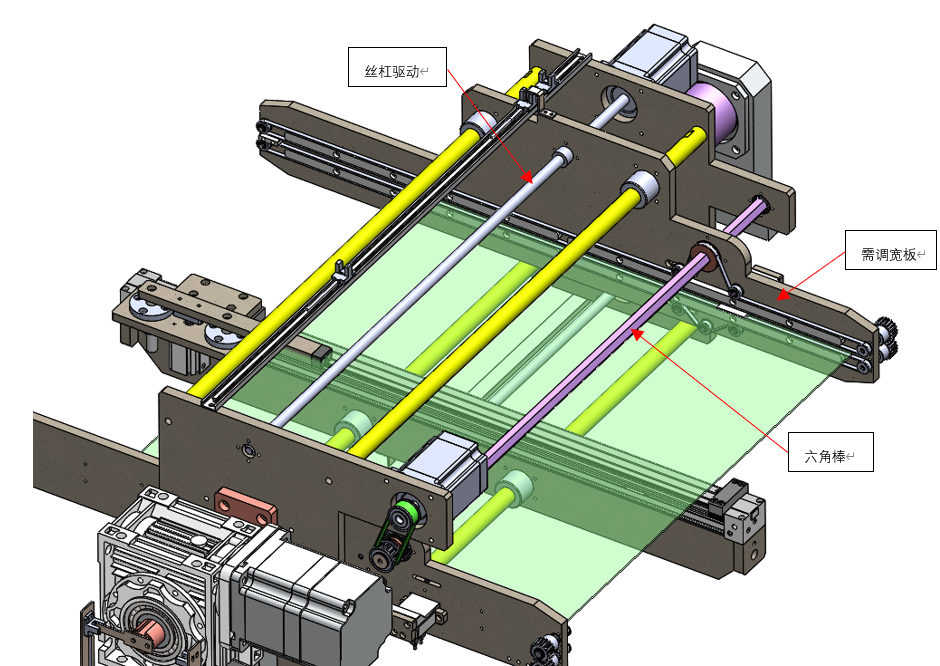

用花鍵，錢燒的慌，在JP看到過的所有接駁臺升降機，全是六角棒

受教了

用花鍵，錢燒的慌，在JP看到過的所有接駁臺升降機，全是六角棒

fang502071758 發表于 2020-10-12 14:46
1）普通軸加鍵槽，旋轉軸上套限位圓，限位圓打頂絲孔，自己手動調節。

客戶明確要求自動調節，沒辦法呀

1）普通軸加鍵槽，旋轉軸上套限位圓，限位圓打頂絲孔，自己手動調節。

Cavalier_Ricky 發表于 2020-10-9 19:19
我覺得比這個更應該愁的：
這個活動板的導向軸套為什么沒用LUU？
夾緊“玻璃”的那條“線”離光軸那么遠 ...

你說的那個導向軸套LUU，我不是太理解。

產品是pcb板，只能夾廢邊，所以必須很窄。

關于六角棒和花鍵，多謝大佬提醒。調寬不常用，所以六角棒的話應該就可以了。花鍵那個方式我以前是真沒見過，這次也是學到了。

我覺得比這個更應該愁的：
這個活動板的導向軸套為什么沒用LUU？
夾緊“玻璃”的那條“線”離光軸那么遠，直接夾緊玻璃用的同步帶還那么窄。。。


六角棒呢，可能質量好，剛裝上去時是面面接觸，可用著用著就會線線接觸，（等再面面接觸時，就不能調寬了。。。）

花鍵軸呢，可能質量不好，剛裝上去時是線線接觸，可用兩天磨合，就面面接觸了。。。

兩種東西的接觸面積很不一樣的吧。。。然后就是壽命。。。
