方鋼有誤差，運動時有間隙

這個機構聯動性沒有，容易癟氣缸，動作不順暢！

齒條自己做的嗎，是不是配的太死了

機械小白270 發表于 2020-9-26 11:05
你的機構比直線絲杠模組差在哪？

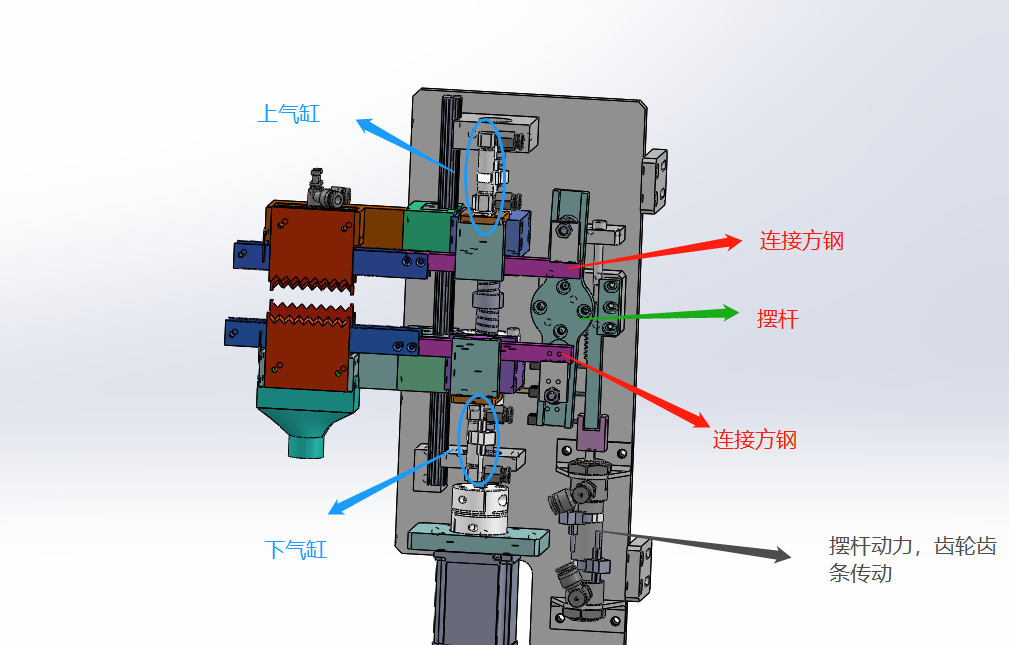

因為空間有限，機構要實現前后上下聯動，上下兩個橫梁需要同步動作后夾緊線材。

你的機構比直線絲杠模組差在哪？

機械小白270 發表于 2020-9-26 09:51
頭重腳輕，再加上有間隙，方剛應該達不到軟件中約束的理想水平狀態，會有一定傾斜角，受到擺件的力在杠桿作 ...

您說的這種情況應該怎么優化結構？

頭重腳輕，再加上有間隙，方剛應該達不到軟件中約束的理想水平狀態，會有一定傾斜角，受到擺件的力在杠桿作用下會形成自鎖現象類似腳扣（爬電線桿子的）去除擺件，會卡死嗎？

很厲害了， 方鋼卡死，感覺是設計問題。

擺桿看起來是圓周軌跡，這個感覺有問題，

或者 方鋼過度約束了。
