曉昀 發表于 2020-9-10 13:00

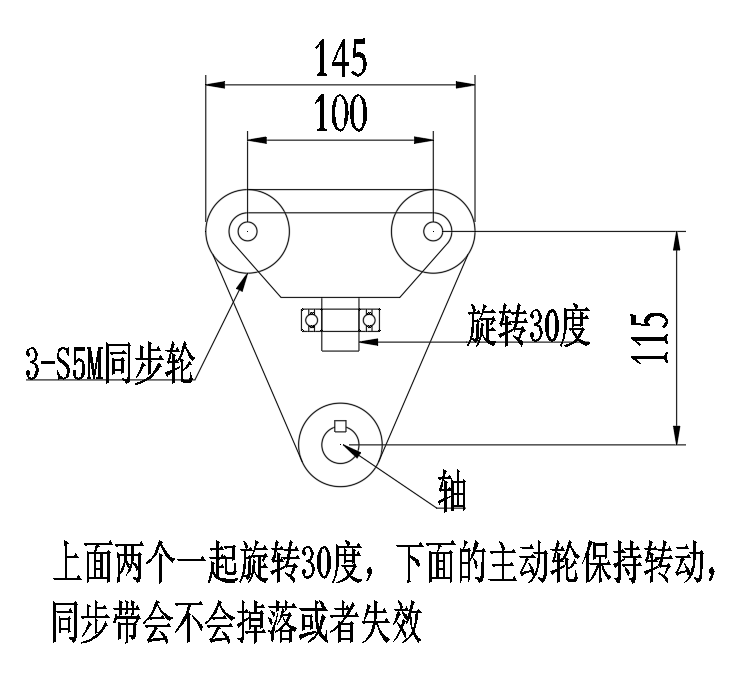

旋轉30是上面那兩個同步帶輪（保持中心距不變），繞你畫的剪頭位置整體向左向右轉30度嗎？同步帶是柔性的， ...

之前做的是轉90度，不過只有2個輪子，而且距離也比較長。這個太緊湊了，看來只有加個電機一起轉了。

旋轉30是上面那兩個同步帶輪（保持中心距不變），繞你畫的剪頭位置整體向左向右轉30度嗎？同步帶是柔性的，旋轉后還能保持與帶輪的摩擦力，并進行運動嗎？

明顯不行的。轉過去你算一下尺寸，平面的變立體的，尺寸變化很大的。

30度太多了，不管中心距多少都影響帶的漲緊度，已經帶的壽命，感覺結構牢固，皮帶不值錢可以嘗試下。
個人建議還是把主動輪和隨動輪同時回轉，然后驅動軸通過萬向節與主動輪聯接，這樣設計合理不少，傳送皮帶速度應該不高，一般萬向傳動問題不大

是物流線轉向輪分選那樣的東西吧...從動輪只有一個中心距足夠長還能想想辦法，現在這樣怕是轉兩下都要脫開齒。仔細想想圓皮帶就算能撐也不太行，兩從動輪有跨度扭轉時可能所需長度變化量很大...可能換結構會比較好

傲嬌的廁紙 發表于 2020-9-10 10:09
115真太短，正常帶輪導邊應該不夠你用兩下啃上去了，圓皮帶試試？

是有點短，可以適當加長，不過設備總體就400高，可能沒有空間了。圓皮帶輕載的，重載的容易斷

115真太短，正常帶輪導邊應該不夠你用兩下啃上去了，圓皮帶試試？

丹楓911 發表于 2020-9-10 09:53
115太短了，不好說，長點的話應該沒問題，你也可以考慮主動軸一起旋轉啊

主動軸很長 上面有很多組這個，所以主動軸位置不能動，只能傳遞動力
