安裝工裝位置，可以設計成內孔嗎？

查看數: 4629 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-9-7 09:20

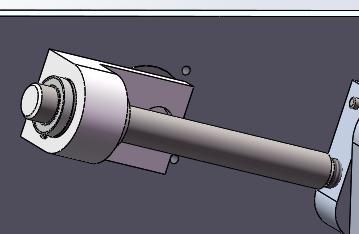

1.針對如何的安裝光感軸，一端為螺紋，一端為導向滑動桿件。 2，為了使得該零件在裝配過程中，能夠使該件有安裝弓箭的固定位置，現在想在零件上中銑一個內孔作為安裝位置？ 3.該零件外形尺寸直徑20*230； ...

回復

譬如朝露 發表于 2020-9-9 10:34:36

liucaiyong 發表于 2020-9-8 11:22
啥，在那里切卡圈槽？沒太明白你的意思

有人可能不想讓我回答你的問題，你后面發的圖片我根本看不到，不停轉小圈圈。看你發的貼子，好像你最近問題挺多的。

liucaiyong 發表于 2020-9-8 11:22:18

譬如朝露發表于 2020-9-7 10:42
不打孔好像也行，你這零件這樣裝會掉下來么？真怕掉下來，切兩卡圈槽，裝兩卡簧不就行了

啥，在那里切卡圈槽？沒太明白你的意思

遠祥 發表于 2020-9-7 20:05:01

圓軸上面切兩個平的端面，能卡扳手也行啊。

曉昀 發表于 2020-9-7 12:42:41

在零件上可以設計一個定位臺階孔，用間隙配合。不知道這個六方孔是干嘛的？這個多難加工。

majingfeng 發表于 2020-9-7 12:05:25

軸端加工六方孔？找罵呢這是

liucaiyong 發表于 2020-9-7 10:45:21

方賢東發表于 2020-9-7 10:33
計算有效行程，不可能整根光軸都在行程范圍內吧，把扁平位置加在非行程范圍內不就可以啦，實在不行軸也 ...

說的也是，其實我可以放在螺紋的端部，加一個銑扁的位置。

譬如朝露 發表于 2020-9-7 10:42:27

不打孔好像也行，你這零件這樣裝會掉下來么？真怕掉下來，切兩卡圈槽，裝兩卡簧不就行了

方賢東 發表于 2020-9-7 10:33:41

liucaiyong 發表于 2020-9-7 10:16
但是這個扁位置放置在哪里呢？

計算有效行程，不可能整根光軸都在行程范圍內吧，把扁平位置加在非行程范圍內不就可以啦，實在不行軸也可以稍微加長點嘛。你還搞個內六角的，加工的師傅不罵死你額，哈哈

liucaiyong 發表于 2020-9-7 10:16:28

米米hu 發表于 2020-9-7 09:46
直接線割一個扁位不省事些嗎？

但是這個扁位置放置在哪里呢？
