ToToFox7 發表于 2020-8-28 10:50
多謝指導，目前確實是用三個小吸盤組合的形式，在元器件夾縫中吸取PCB板，找不到能通用的方式

光盤抓取有圓環式吸盤或者半環吸盤：

ahway 發表于 2020-8-26 17:49
答復如下：
1. 電子行業裝配，需要定位時非接觸吸盤因抓取時轉動或者有偏移，且不能快速移動，無法滿足要 ...

多謝指導，目前確實是用三個小吸盤組合的形式，在元器件夾縫中吸取PCB板，找不到能通用的方式

答復如下：
1. 電子行業裝配，需要定位時非接觸吸盤因抓取時轉動或者有偏移，且不能快速移動，無法滿足要求；
2. 需要防靜電的話需要選用導電硅膠或半導電硅膠材質吸盤；3. 海綿吸盤不適合抓取有防靜電要求的PCB板；
4. 導電硅膠吸盤材質較軟的話可以直接抓取電路板，保證足夠真空流量的前提下能夠穩定抓取。應用中10g的物料增加一至兩個定位軸或定位銷，三個吸盤可以保證抓取力度及穩定性，定位要求不高時可以只用三個吸盤。

案例：
PIAB  B5、B8 導電硅膠/半導電硅膠吸盤抓取

遠祥 發表于 2020-8-15 16:17

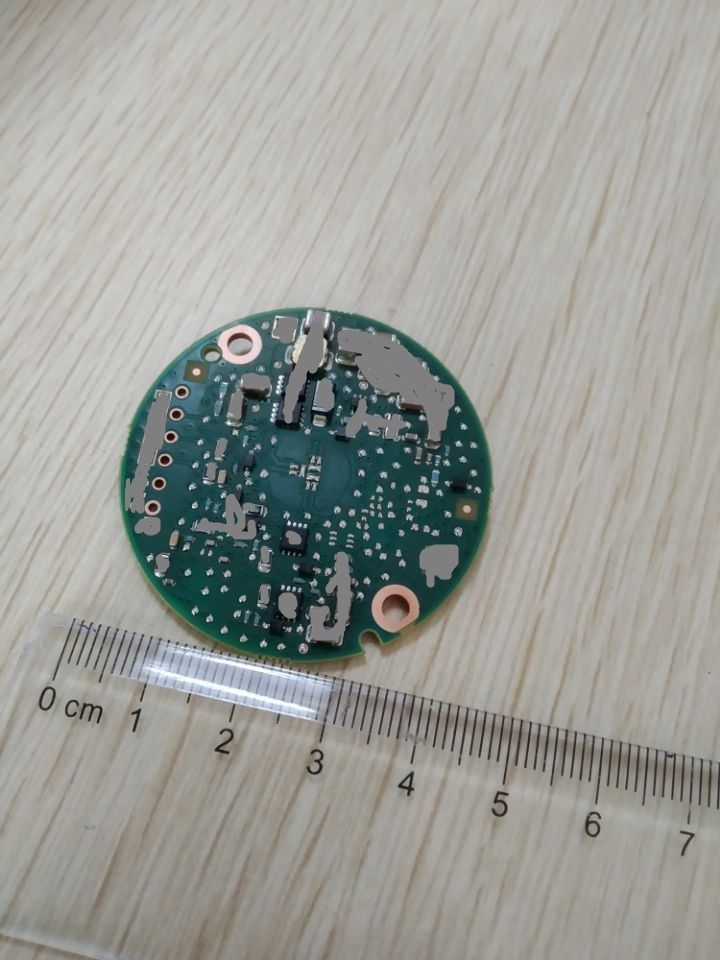

這種小板面孔洞較多的情況，適用于海綿真空吸盤！

海綿要接觸摩擦，會不會產生靜電？尤其是使用了一段時間表面有灰塵后

become01 發表于 2020-8-15 16:10
可以找找，記得是有防靜電的海棉吸盤的。

大俠還記得是哪個牌子的嗎？

不是有兩個孔的嗎？作為定位孔；
吸盤選小點，只要能吸起就可以了

這種小板面孔洞較多的情況，適用于海綿真空吸盤！

可以找找，記得是有防靜電的海棉吸盤的。
