設計的剪叉式升降機不能空載沒問題，加載后不能升起來，感覺搞砸了

查看數: 10528 | 評論數: 26 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-8 11:05

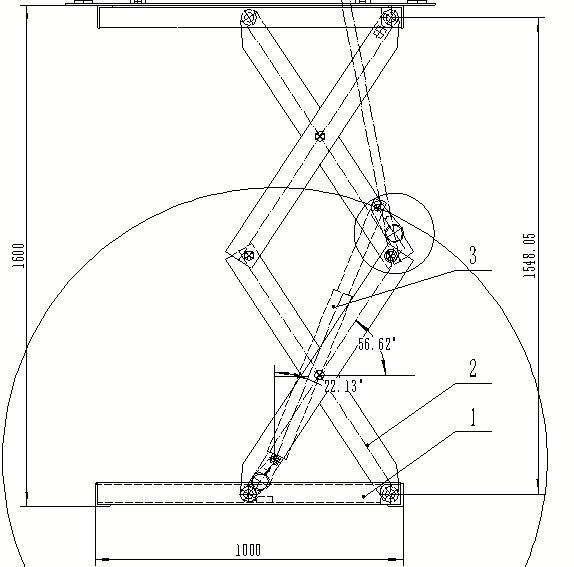

各位大佬有沒懂行的，幫一下我這個新人菜鳥補充內容 (2020-8-9 08:27): 油缸缸徑是50，桿徑是40，行程是260mm，要求起升高度是1200，實際設計出來時1548，圖是測繪的別人的產品，目前是壓力20Mpa不正正常工作，要 ...

回復

向宏 發表于 2020-9-21 15:50:09

大白123 發表于 2020-9-20 13:50
最終增大起始角已經解決問題了

那就只需要校核油缸推力了

聽說lism 發表于 2020-9-21 12:24:22

你這個是起始角度有問題，初始狀態存在一個角，不會平行為零，起始角度就該是15度+初始角

大白123 發表于 2020-9-20 13:50:09

向宏發表于 2020-9-18 14:05
做個計算草圖，調整尺寸后自動計算。會方便些

最終增大起始角已經解決問題了

向宏 發表于 2020-9-18 14:05:52

大白123 發表于 2020-8-9 07:57
這個設計的時候有個最低高度的要求。確實要放平心態。慢慢找原因，主要平時沒有設計過該類產品，沒有設計 ...

做個計算草圖，調整尺寸后自動計算。會方便些

大白123 發表于 2020-8-10 08:56:21

未來第一站發表于 2020-8-9 22:22
你這壓力我看著都害怕。

一般都是多少壓力，我們這邊做礦山機械，最小都是15MPa

大白123 發表于 2020-8-10 08:55:15

遠祥發表于 2020-8-9 21:53
輸出的力打折扣了吧？

請問知道是怎么回事嗎

未來第一站 發表于 2020-8-9 22:22:51

你這壓力我看著都害怕。

遠祥 發表于 2020-8-9 21:53:16

輸出的力打折扣了吧？

feiying0210 發表于 2020-8-9 13:39:23

油缸應該放在固定支腿端
