有熟悉鉚接沖壓的大佬嗎，求指點

查看數: 19291 | 評論數: 48 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-8-6 11:46

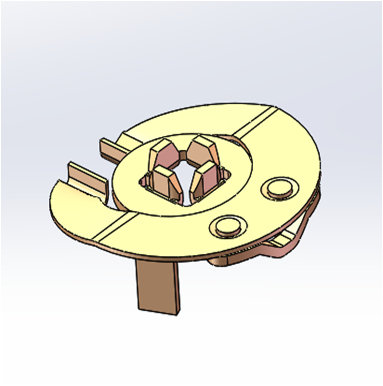

如附件的圖片，將兩個五金件鉚合在一起，將下層零件的兩個圓凸臺的材料向四周擠壓，從而扣住上層零件，目前使用的鉚針材料是CR12MoV，HRC58°，但是鉚針壽命很短，只使用了2W多次鉚針頭部就被壓平了，動力源是1.2T的 ...

回復

瑞香 發表于 2020-8-24 16:03:35

沒接觸過這方面，學習

become01 發表于 2020-8-15 16:36:56

學習學習

大蘿卜 發表于 2020-8-15 16:12:06

估計優力膠的力過大了

zxj8545576 發表于 2020-8-15 10:09:40

轉盤式的一致性必然差，很難達到CMK要求，TOX缸有壓力監控嗎，而且壓料做成彈性的會比較好，彈簧可以用模具彈簧

gou95247011 發表于 2020-8-13 22:08:43

702736 發表于 2020-8-11 07:26
優力膠和壓料板的壓力重心應在兩鉚接柱中心，還有壓料板和下模的主要承壓應在下面那個鉚接件零件的范圍內

優力膠和壓板是裝在鉚針座上面的，應該和鉚針的中心是重合的啊，鉚接零件的承應范圍是什么意思？

就是壓緊力主要在下面零件的范圍內。有間隙的話，有可能壓緊力不夠。這可通過調節優力膠來實現 發表于 2020-8-14 07:36

gou95247011 發表于 2020-8-13 22:05:41

gou95247011 發表于 2020-8-10 20:11
公司沒有硬度計，所以沒測量，圖紙要求是HRC66℃的

這材料硬度只能達到58-62°，我是特意標高的

gou95247011 發表于 2020-8-13 22:02:54

遠祥發表于 2020-8-9 15:43
鉚頭的材質一般都是比較硬的，樓主的鉚頭熱處理硬度是否足夠？

材料使用的是Cr12Mov ，熱處理要求是HRC60°，由于公司沒有硬度計，所以零件拿回來自己沒有測過硬度是否達標

zxj8545576 發表于 2020-8-12 08:26:08

樓主請看圖，我這邊壓鉚沒有壓料，鉚釘成型后如圖，鉚頭也如圖
