板上的孔出圖要不要畫出孔之間的連線？

查看數: 11221 | 評論數: 40 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-29 10:09

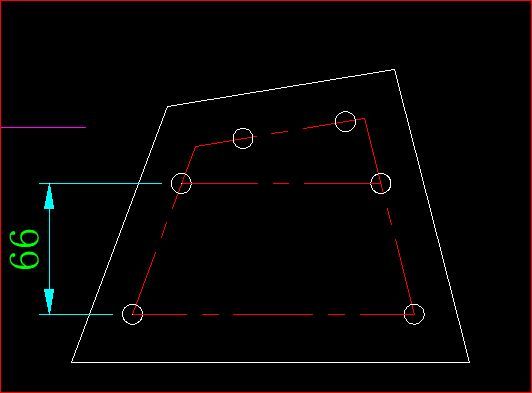

如圖：這樣的孔在出圖時，這些紅色中心線不畫是否符合制圖規范？另外，紅色中心線不畫時，左右兩側邊的孔在同一水平線上，只標出左側孔的定位是不是可以？右側孔能否被工人認為和左側孔在同一水平線上？ ...

回復

wugehaoniu 發表于 2020-8-11 13:45:05

同組連續，不同的其他標注明

dcw12071 發表于 2020-8-11 08:44:23

鋼板是激光割就不需要全部標注了，亞克力 PVC之類的非金屬雕刻或者火焰割也不需要全部標注，手工打孔擴孔那就要標注仔細了。

鳳笙龍笛 發表于 2020-8-11 08:32:43

是否需要連線，取決于定位尺寸是不是相同。如果兩個孔的某個定位尺寸相同，兩個孔之間畫一條連線，相當于可以少標注一個孔的定位尺寸。這種孔之間的連線，我一般都是用中心線，沒用過細實線

我要學SW 發表于 2020-8-7 10:40:39

防止灌水機防止灌水機55

hxl11 發表于 2020-8-7 08:30:31

妖洞兩拐發表于 2020-8-6 16:38
我這樣標可以吧？

可以

hxl11 發表于 2020-8-6 16:31:04

要連線，不然看圖紙會有誤解的額

zcsinon 發表于 2020-8-5 13:55:07

這么多孔可以引出來標坐標啥

mikelmx 發表于 2020-8-4 15:49:13

要畫輔助線的，你這個歧義
