高速拍打的結構問題

查看數: 7962 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-20 21:26

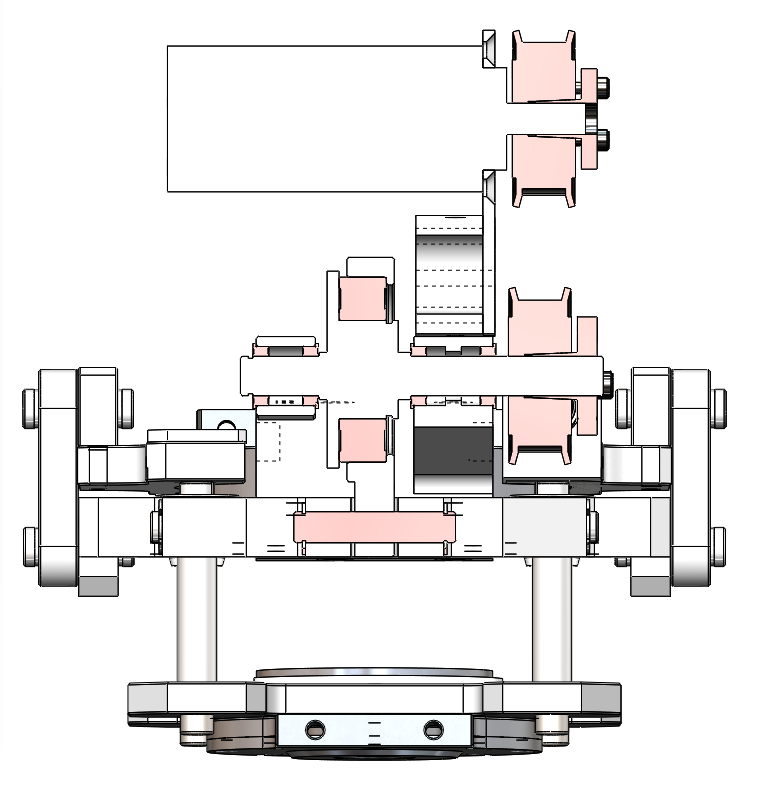

圖片里是一個上下復動的一個小設備。動力源是個30W的直流電機，轉速860轉。現在有個問題就是連續工作8小時左右就會出線卡死的問題。但是所有的螺絲都沒有松動，上下往復運動的地方都是順滑的，只是驅動的部分出線 ...

回復

大白小白 發表于 2020-8-11 12:47:49

sf-1224 發表于 2020-7-21 10:38
問題：機構受力不對稱，具體表現為：偏心軸與導軌位置有較大偏心，這個不太好。
建議：若可以修改，建議將 ...

機構比較緊湊，導向我估計難改了。

看看能否增加小飛輪之類的。

1654304107 發表于 2020-7-24 10:27:59

下班了

大白小白 發表于 2020-7-24 09:01:22

lz改進得如何了

遠祥 發表于 2020-7-21 20:39:51

偏心的機構多多少少會有些卡頓的情況。。。

sf-1224 發表于 2020-7-21 10:38:28

問題：機構受力不對稱，具體表現為：偏心軸與導軌位置有較大偏心，這個不太好。
建議：若可以修改，建議將中間2根導柱改道至偏心軸外面。

大白小白 發表于 2020-7-21 09:52:00

方賢東發表于 2020-7-21 08:38
1、圖片上看看沒有減速，直流電機使用久了扭矩衰減？
2、偏載

lz沒標識清楚各運動部件，我估計大概率是你說的偏載問題。

需要lz提供更多信息

大白小白 發表于 2020-7-21 09:47:39

方賢東發表于 2020-7-21 08:38
1、圖片上看看沒有減速，直流電機使用久了扭矩衰減？
2、偏載

應該有一級同步輪減速吧

大白小白 發表于 2020-7-21 09:46:24

東北制造發表于 2020-7-20 23:46
哪里卡？？？
加大功率和散熱

建議lz做一下標識，各個部分什么功能

方賢東 發表于 2020-7-21 08:38:14

1、圖片上看看沒有減速，直流電機使用久了扭矩衰減？
2、偏載

參與人數 1	威望 +1	收起理由
大白小白	+ 1	熱心助人，專業精湛!
