求教：翻板機構簡單方案

查看數: 4771 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-7-20 15:41

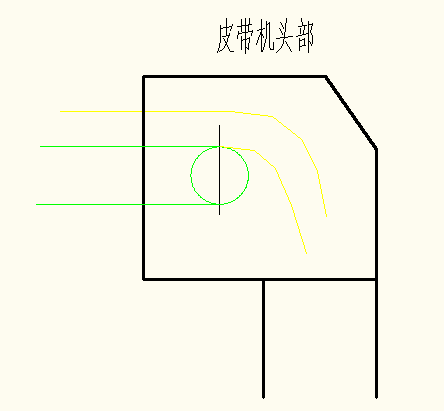

客戶有一個需求，需要在皮帶機的頭部做一個旁路機構，基本就是翻板裝置，把皮帶上的一部分料分流到旁路溜槽。翻板在旁路停留的時間為0.3s左右，翻板打過來動作越快越好。由于功能簡單，希望驅動機構越簡單越便宜越 ...

回復

wugehaoniu 發表于 2020-8-3 08:22:53

用一個氣缸來操作就好

啟中 發表于 2020-8-3 07:50:47

頂一下

啟中 發表于 2020-7-24 11:16:10

頂一下

啟中 發表于 2020-7-22 08:36:30

遠祥發表于 2020-7-21 20:10
曲柄搖桿機構需要注意有卡頓的點，否則很容易不通過三點一線的情況。

請幫我看看，第三幅圖中是運動軌跡，短的曲柄順時針旋轉，會不會有卡頓的點？

遠祥 發表于 2020-7-21 20:10:26

曲柄搖桿機構需要注意有卡頓的點，否則很容易不通過三點一線的情況。

啟中 發表于 2020-7-21 13:26:04

小熊嘆發表于 2020-7-21 11:53
現場沒有氣路的話，通用可以用電機加偏心輪來解決啊

我沒說清楚，物料屬于散料，石灰石或者煤炭之類的。皮帶寬度800mm~1400mm，流量300TPH~1000TPH。

電機加偏心輪是什么樣的，我沒接觸過，適用于這種工況嗎？方便發一下網頁或者照片嗎？

小熊嘆 發表于 2020-7-21 11:53:42

啟中發表于 2020-7-20 19:53
謝謝回復

包裝機的場合，東西輕，沒什么沖擊力。而且食品廠都配有送氣管道。確實用氣缸很方便。

現場沒有氣路的話，通用可以用電機加偏心輪來解決啊

sf-1224 發表于 2020-7-21 11:05:00

1。用一個風扇就可以搞定。2、一個氣缸+一個光電搞定。

大白小白 發表于 2020-7-20 20:22:34

小熊嘆發表于 2020-7-20 18:09
包裝行業的翻板剔除，就一個氣缸

秒殺！
