這是間歇進給機構吧？

國產零零發 發表于 2020-7-11 10:15
這個不是只有三個桿，后面還有好幾排沿著水平方向運動，一定位置后垂直上升，然后水平運動，到另一位置后 ...

一樣的不管多少排，每排之間固定死，如果用氣缸的話確實一個氣缸就夠了

cool44 發表于 2020-7-12 12:44
包裝機上用的我就知道了。就是分瓶結構。一般用的是鏈條連桿，有些用的是鏈條＋導軌。低速機上也有用多個氣 ...

是這種，你有沒有這種的3D圖？我想學習下這種是怎么畫出來的

下面是不是有個三導柱的氣缸。。。

|國產零零發發表于 07-11 10:19<br>這個不是只有三個桿，后面還有好幾排沿著水平方向運動，一定位置后垂直上升，然后水平運動，到另一位置后垂直下抽，如此循環。不是口罩機，是包裝的<br>

包裝機上用的我就知道了。就是分瓶結構。一般用的是鏈條連桿，有些用的是鏈條＋導軌。低速機上也有用多個氣缸結合實現的。

國產零零發 發表于 2020-7-11 10:19
這個不是只有三個桿，后面還有好幾排沿著水平方向運動，一定位置后垂直上升，然后水平運動，到另一位置后 ...

那就是十字滑臺了，兩層氣缸疊加

huxiaohua6140 發表于 2020-7-10 20:51
口罩機上氣缸用的比較多，一個帶導向的氣缸就ok

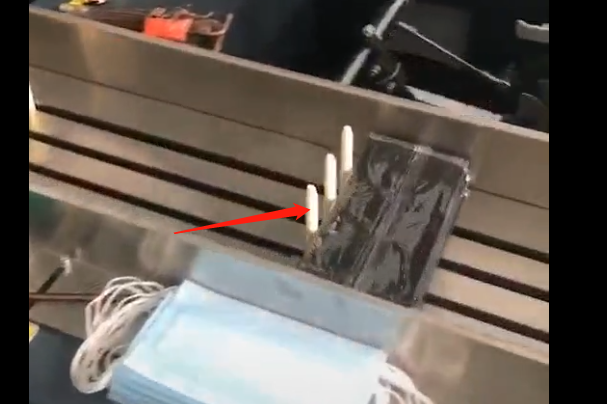

這個不是只有三個桿，后面還有好幾排沿著水平方向運動，一定位置后垂直上升，然后水平運動，到另一位置后垂直下抽，如此循環。不是口罩機，是包裝的

Cavalier_Ricky 發表于 2020-7-10 20:22
1） 你問的，不是結構問題，而是機構問題。。。

2） 你問的，不知有多少種辦法，區別在于用幾個動力源， ...

這個不是只有三個桿，后面還有好幾排沿著水平方向運動，一定位置后垂直上升，然后水平運動，到另一位置后垂直下抽，如此循環。

xueqingchao 發表于 2020-7-10 16:11
三個桿固定在板上，用氣缸控制。

這個不是只有三個桿，后面還有好幾排沿著水平方向運動，一定位置后垂直上升，然后水平運動，到另一位置后垂直下抽，如此循環。
