從理論上分析，幾乎沒有軸向力的
題主是想說防止軸向移位吧，用軸用彈性擋圈就好了，鎖緊環，緊定螺釘等也可以

你說的是鏈條跑偏的軸向力嗎？

通常都是用軸用擋圈來實現的。

huxiaohua6140 發表于 2020-7-10 09:13
軸承內圈在軸上用臺階+擋圈就可以了，軸承外圈在鏈輪里面也是臺階+擋圈的。

清楚明了

軸承內圈在軸上用臺階+擋圈就可以了，軸承外圈在鏈輪里面也是臺階+擋圈的。

wuyan1995 發表于 2020-7-9 08:04

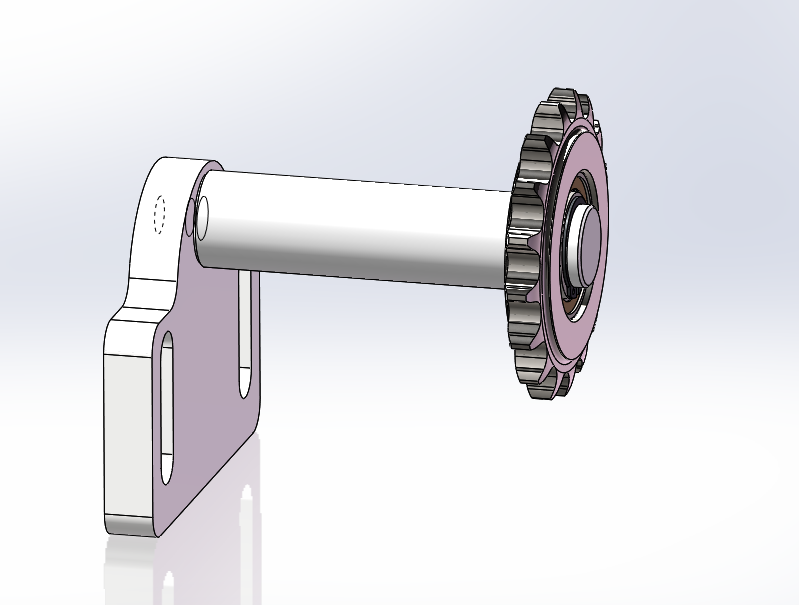

如圖所示

兩鏈輪保持在一個平面內不會有軸向力。我看你鏈輪離支點有點遠，會產生彎矩，會影響傳遞力，應避免受力點與支點距離過遠缺陷。不得已情況下可以給伸出鏈輪軸寄一個支撐桿以加強剛度不夠的缺陷。

未來第一站 發表于 2020-7-9 22:29
誰給的軸向力？

鏈傳動，鏈條有可能會左右擺動

誰給的軸向力？

wuyan1995 發表于 2020-7-9 10:19
鏈輪兩邊各車一個臺階進去，頂住里面的軸承，應該就可以克服軸向力了吧

我覺得這樣挺好的，速度不要太快就好
