謝謝

這種細節手冊上面也只能做參考，需要用沖壓分析軟件AutoForm來分析求解。

學習學習

魍者歸來 發表于 2020-7-3 14:39
難道不是應該規定最小值么
并不是，因為沒有凸緣也能出拉深件。

好的，多謝

我覺得你可能理解錯了  你不要把沖壓件跟翻邊孔搞混淆了   就跟你沖壓一個飯盒一樣  你拿一塊1m*1m的板材來沖壓  肯定會破掉啊  它縮不進去啊  你拿幾塊鈑金去沖床上裝一副沖壓模具試一下就知道了

查到標準原文是這么說的：為改善寬凸緣拉深件的工藝性，減少拉伸次數，通常應使d<3d1,h≤2d1.
是不是控制凸緣的寬度小于一定值的話可以減少拉伸次數呢？

第二張圖是考慮加工時的工藝性，所以做了最大值規定，二樓社友已經說了原因。

有機會最好能去沖床跟前看看，更直觀。

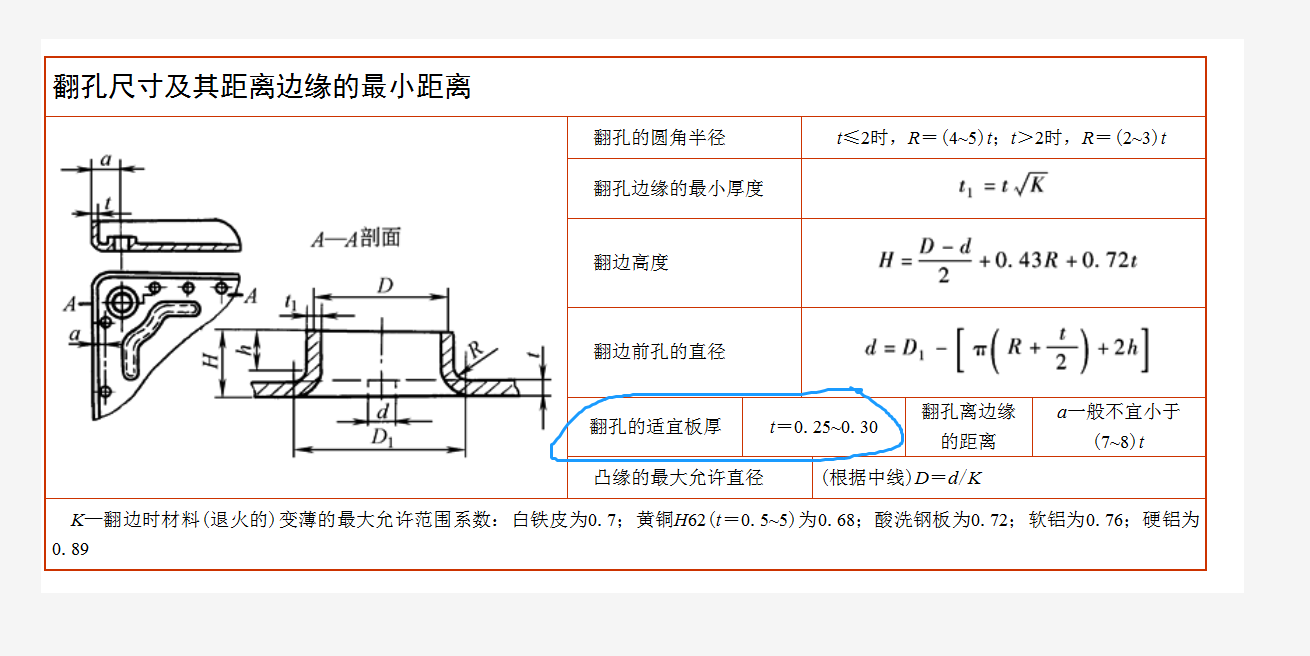

第一個應該是天下一大抄時抄錯了。

這個真不是很清楚，等大神分析結果。
