靜待瓜熟 發表于 2020-7-7 08:37

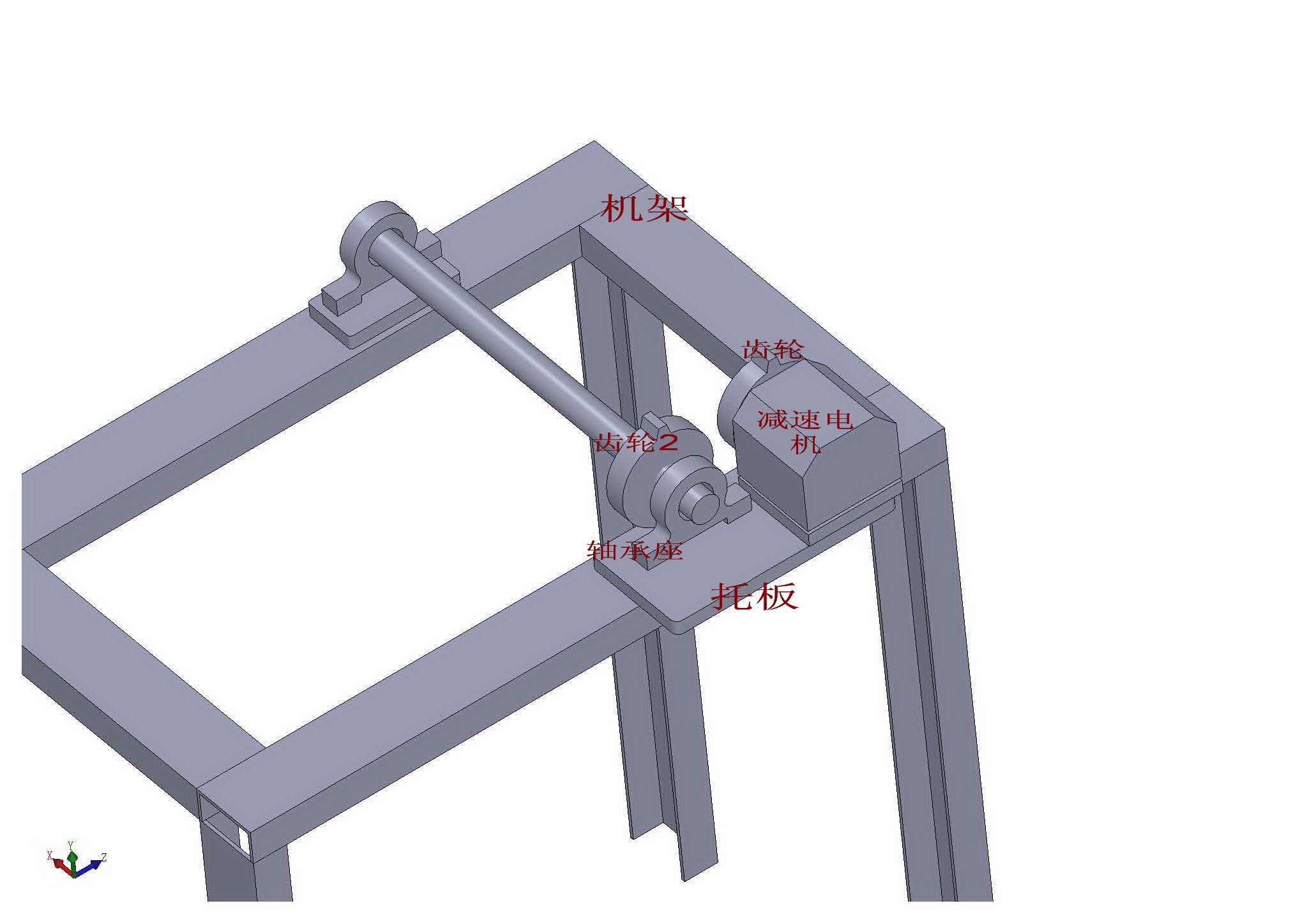

是的。選用的外球面軸承座。關于這個想請教，軸與這個軸承配合的兩端需要軸向的定位嗎？軸肩和擋圈之類？ ...

這個軸承一般可以裝在光軸上的，靠軸承上的緊定螺釘固定。看軸向力大小，轉速、和軸上零件定位要求，我也不太懂僅供參考

靜待瓜熟 發表于 2020-7-3 16:26
也得保證兩邊軸承座的同心度呀

看這個樣子，使用外球面軸承座就不用考慮加工問題了，保證軸的精度就可以，兩個齒輪不用一樣高，只要保證兩齒輪中心距有點調節余量就可以（漸開線齒輪的特點），這個軸承座安裝孔一般是長孔，

焊接變形會影響裝配精度，最好精度要求機構設計成可拆卸的，焊后再加工一刀。

要求不高的話應該不用加工

上面的方框槽鋼最好立著用，剛度要好很多。

可以了。

然后托板以點焊為主，焊接前，用螺孔鎖在機架上

工廠有設備，就這么干。沒設備，按照6樓的大俠加工方式。
