直線度形位公差標注問題

查看數: 10600 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-6-22 11:14

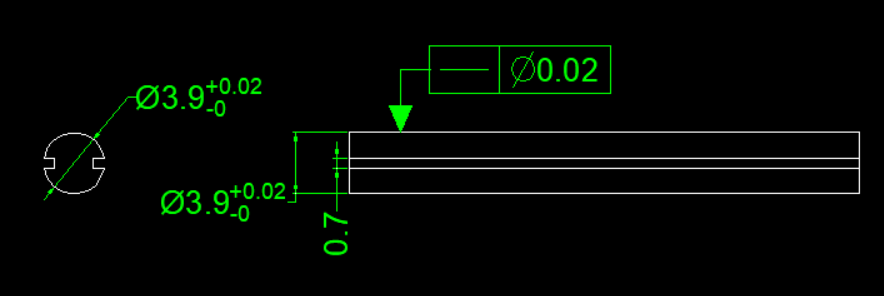

大家早上好，因為工作中設計的零件很少用到形位公差，今天需要設計一根800多MM長的細棒，標注公差時候犯難了。我是直接標注直徑給個公差值，還是標直線度的形位公差呢。那個0.7的槽也從頭到尾也需要直線度0.05 范圍 ...

回復

來杯白開水 發表于 2021-2-1 10:57:33

111111

boyfeng888 發表于 2020-6-29 17:47:16

可以考慮包容原則

hxl11 發表于 2020-6-29 17:02:10

如果是圓柱度是0.02的話，尺寸公差應該更大，這個精度的細長軸加工是有點難得

genius525525 發表于 2020-6-29 13:10:42

學習了！！

韓寒11 發表于 2020-6-23 20:19:54

葉小龍發表于 2020-6-23 11:53
圓柱度跟我直徑公差沖突嗎？比如我直徑公差0.03，圓柱度0.05

形位公差應該小于尺寸公差

葉小龍 發表于 2020-6-23 11:53:17

韓寒11 發表于 2020-6-22 21:00
0.02mm的直線度是達不到的，就算能達到，測量也是問題，不如標個圓柱度吧，可以限制大小頭的問題

圓柱度跟我直徑公差沖突嗎？比如我直徑公差0.03，圓柱度0.05

未來第一站 發表于 2020-6-22 21:33:52

我看樓主還是只給個基本尺寸吧。

未來第一站 發表于 2020-6-22 21:11:57

我看你還是只標哥基本尺寸吧。

遠祥 發表于 2020-6-22 21:06:37

公差并不是標的越高越顯能耐，反而合理才是正道。
