機械結構設計

查看數: 4868 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-6-15 10:14

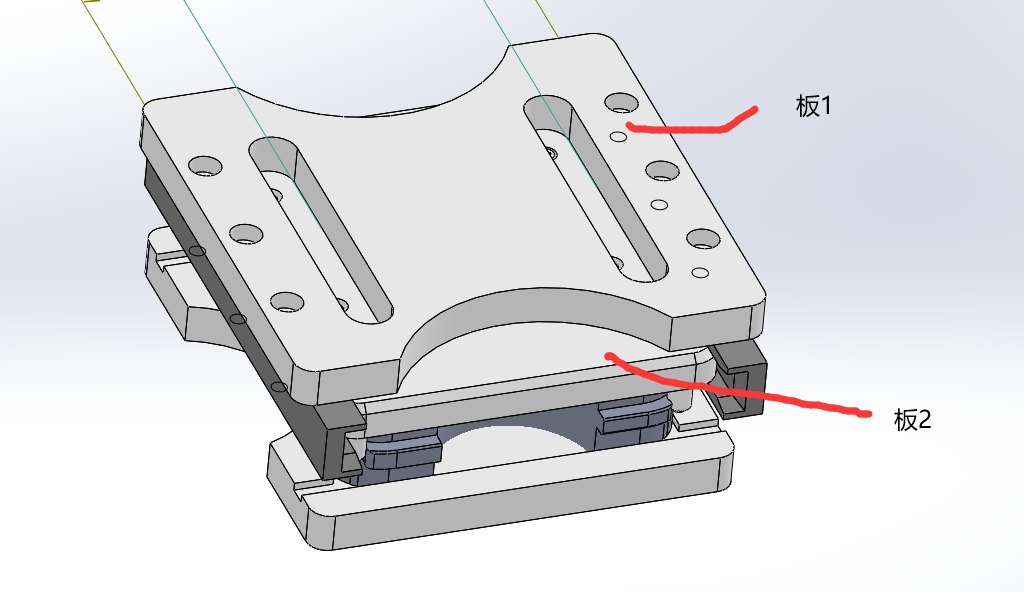

請教下固定得兩個板，如何定位后可以靈活取出和限位，參考圖片

回復

yunnan24 發表于 2020-6-15 18:43:13

遠祥發表于 2020-6-15 18:28
一面兩銷，既一個圓銷和一個菱形銷，固定在板2上面，板1開兩個圓孔來配合使用。這樣定位又準確，又方便拿取 ...

這種銷子設計都是固定的，我這邊主要還是增板2 的下面需要貼一層mylar，板1上有一個壓合機構做自動貼合完的壓合動作

遠祥 發表于 2020-6-15 18:28:34

一面兩銷，既一個圓銷和一個菱形銷，固定在板2上面，板1開兩個圓孔來配合使用。這樣定位又準確，又方便拿取。

yunnan24 發表于 2020-6-15 14:26:59

2wedm 發表于 2020-6-15 14:17
你可以參照一下模具里面用的滑塊定位，有標準件買的

好的，謝謝

2wedm 發表于 2020-6-15 14:17:26

你可以參照一下模具里面用的滑塊定位，有標準件買的

yunnan24 發表于 2020-6-15 13:39:25

科技的瘋狂發表于 2020-6-15 10:31
定位銷

有彈性的定位銷是吧

letu825 發表于 2020-6-15 12:40:44

一端定位銷，另一端是銷孔或者條形限位孔應該都可以實現的吧

物非人非 發表于 2020-6-15 11:45:22

定位銷/銑定位槽/凸臺

譬如朝露 發表于 2020-6-15 11:32:19

自動定位有很多種啊，卡位也叫自動定位

科技的瘋狂 發表于 2020-6-15 10:31:04

定位銷
