杯子里多余的實體如何消除？

查看數: 4327 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-6-14 19:01

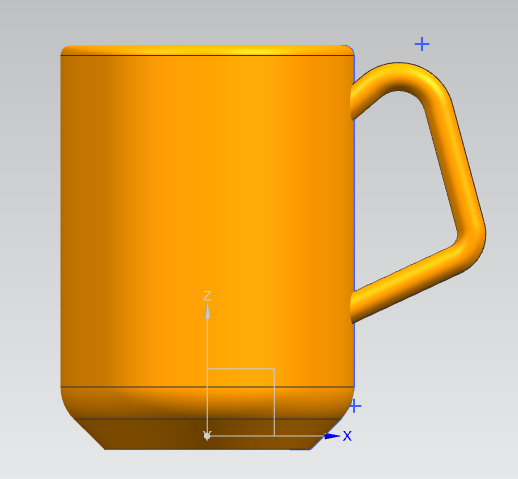

最近在學UG建模，做了一個水杯的模型，可是水杯內手把多余的實體怎么都消除不了，我用了【菜單】-----【插入】------【組合】里的【合并】、【減去】、【相交】，都去不掉水杯內多余的實體。哪位社友幫忙指點下 ...

回復

se7kong 發表于 2020-6-15 19:25:14

替換面或者刪除面都行

曉昀 發表于 2020-6-15 18:00:51

遠祥發表于 2020-6-15 17:54
杯身和杯把求和，再對接和處倒圓角。。。

兩個實體求和之后，還不行。也有可能我操作不對。

遠祥 發表于 2020-6-15 17:54:48

杯身和杯把求和，再對接和處倒圓角。。。

曉昀 發表于 2020-6-15 09:06:50

2369353531 發表于 2020-6-15 08:38
搜索項搜索同步建模把工具條調出來，里面有個替換面圖標，選中你要消除的面要幾個一起選中，然后選中你 ...

謝謝！晚上回去學習下你說的方法。多謝！

2369353531 發表于 2020-6-15 08:38:54

曉昀發表于 2020-6-14 21:55
請問“同步建模——替換面”，這個怎么操作？能不能再進一步指點下？

搜索項搜索同步建模把工具條調出來，里面有個替換面圖標，選中你要消除的面要幾個一起選中，然后選中你要替換成曲面（內壁）就好

2369353531 發表于 2020-6-15 08:34:52

也可以分割實體，修剪實體

點點人生 發表于 2020-6-14 22:59:01

對的，之前剛畢業在武漢上班，那時候不管是汽車廠還是做工裝設備的，UG老火了，在CNC編程和模具方面solidworks沒法比的哈哈，樓主有哪個參數弄不明白，可以把鼠標放那里，它會有個圖片彈出來，看著圖片很好理解的

曉昀 發表于 2020-6-14 22:47:40

點點人生發表于 2020-6-14 22:17
兩個都選從截面可以試下效果，兩年沒用UG了，現在感覺還是solidworks好用

謝謝指點！我先試試。
solidworks 操作上簡單一些，但是各有利弊，solidworks做曲面造型沒有UG方便，感覺UG在曲面造型方面功能不是一般的強大，還有它的加工模塊。

點點人生 發表于 2020-6-14 22:17:34

兩個都選從截面可以試下效果，兩年沒用UG了，現在感覺還是solidworks好用
