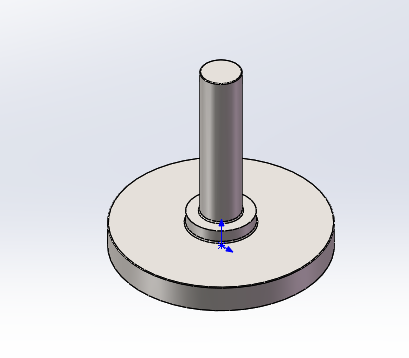

要看你的使用要求，分體制造成本低，如果要求不高可以焊接后再加工就能保證同軸度了

在大圓盤上設計定位止口，軸與定位止口小間隙配合，然后焊接，最后加工。

分體。

shentu 發表于 2020-5-28 13:04
要我就會盤上作精孔，軸上作軸頸配合，進行定位。盤和軸用螺釘聯接。
至于焊接，焊后變形會更大，得時效， ...

回復很詳細，謝謝解惑

魍者歸來 發表于 2020-5-28 11:29
具體看精度和強度：
臺階定位+螺紋鎖緊（也可以考慮二次加工）
臺階定位+焊接+加工

謝謝指點

要我就會盤上作精孔，軸上作軸頸配合，進行定位。盤和軸用螺釘聯接。
至于焊接，焊后變形會更大，得時效，去應力后才能再加工，并且因?yàn)樽冃蔚年P(guān)系，盤的所有面都得重加工一次。
那么分開的，如果靠定位精度達不到所謂的要求，完全可以鎖死后再按焊接后的方式，夾軸再把盤加工一次，但明顯好加工得多（焊后冷卻不勻，加上變形，吃刀量不均，費刀）。這么一想，你還會焊后再加工嗎？

具體看精度和強度：
臺階定位+螺紋鎖緊（也可以考慮二次加工）
臺階定位+焊接+加工
模鍛（鑄造）+加工

焊接后加工，保證同心。

在底盤上鉆個孔，然后把軸插入焊接，強度就沒問題了
