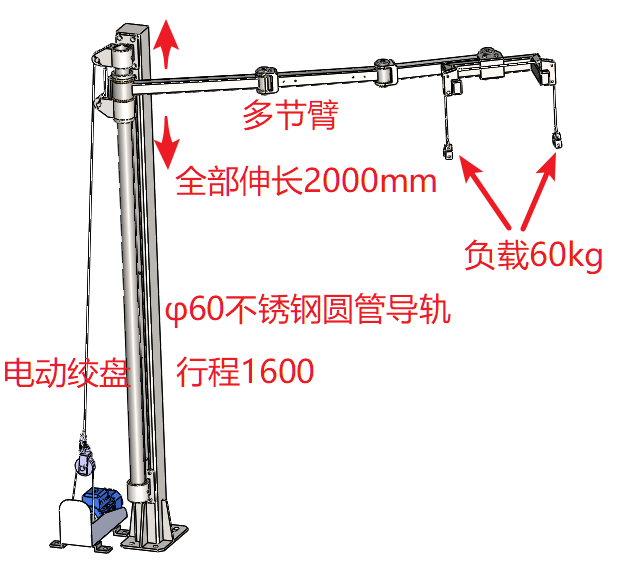

正文摘要:附圖是設計的一個用電動絞盤提供升降動力，用不銹鋼圓管加自制內嵌銅套滑塊導向的多節吊臂。現在感覺工作臂完全展開后2m長，負載有60kg左右，這樣滑塊銅套和導軌接觸面承受的彎矩會很大，摩擦力應該也會很大。請問怎 ... |
| 精度高就用絲桿或齒條模組，不高的話用同步帶模組就可以了！ |
| 這個就是搖臂鉆的結構 |
| 個人看完之后覺得加三角支撐靠譜 |
|
通常提升機的架子是不做上下運動，LZ這個不走尋常路，懸臂可以參考圖中，增加三角支撐，避免軸套收到過大的徑向力卡死。 |
| 用滾動摩擦代替滑動摩擦！ |
| 看看各位大俠的思路，也跟著學習。 |
| 最簡單應該還是做斜撐 |
moonlightwzjj 發表于 2020-5-25 14:39 直線軸承，里面也是滾動摩擦的 |
| 銅套能用，需要增加一組，2個銅套間距保證足夠的力矩 |
