拉伸軸軸向拉力850KN拉斷實驗拉切應力計算

查看數: 3803 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

CHENHUIDGXLY

發布時間: 2020-5-23 10:58

正文摘要:

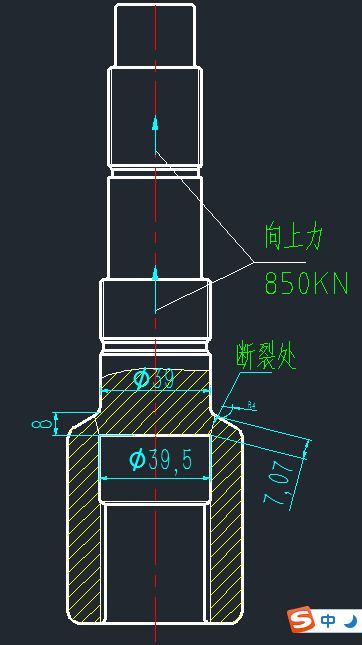

拉伸軸軸向拉力850KN拉斷實驗拉切應力計算.拉斷處垂直圓柱面積39.5xΠx7=868mm平方，切應力850000N/868=979MPa.這樣計算對嗎？材料為45CrNiMoVA,熱處理HRC38-40，查表抗拉強度1265MPa,拉伸泵用140MPa拉伸3次斷裂，高 ...

回復

CHENHUIDGXLY 發表于 2020-7-17 10:26:17

大饅頭CC 發表于 2020-5-25 20:52

謝謝！你用啥分析軟件，軸內部螺紋固定嗎？會多個零件組裝后力的傳動有限元分析嗎？想學

大饅頭CC 發表于 2020-5-25 20:52:35

遠祥 發表于 2020-5-25 19:43:42

能計算出來說明理論學得很不錯了！但也還是需要結合實際測試驗證。

曉昀 發表于 2020-5-23 13:00:30

本帖最后由曉昀于 2020-5-23 13:03 編輯

你計算的是拉應力。切應力就是剪應力，是垂直截面法向的力在截面上的單位力。
材料力學中有相關計算公式。別把公式用錯了。
