翻板機構的計算

查看數: 2651 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-5-18 08:23

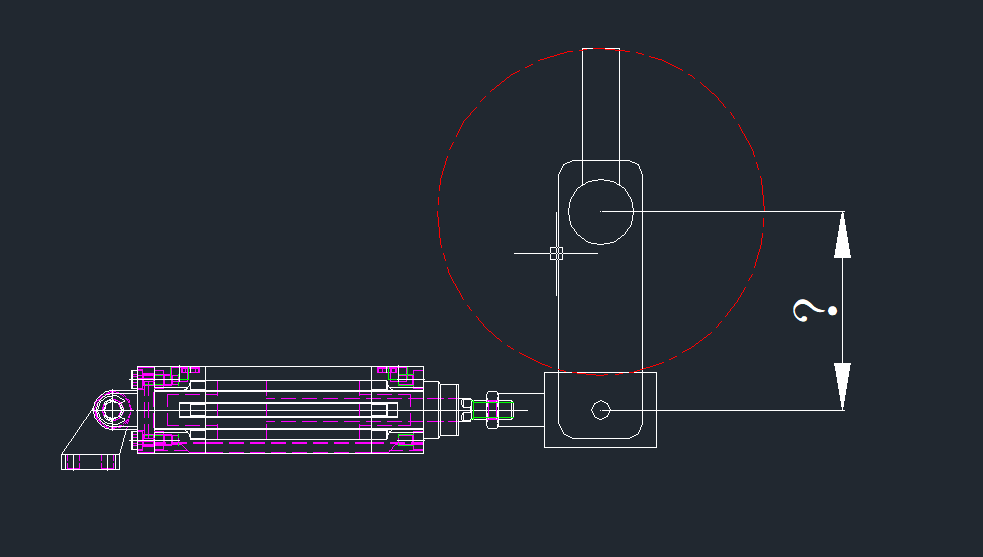

一個氣缸帶動的翻板，翻板的半徑在90mm，氣缸的行程100mm，連桿的長度怎樣計算，感謝各位大佬。

回復

遇見塞維爾 發表于 2020-5-18 15:52:05

忘了買牙膏發表于 2020-5-18 14:48
（氣缸長度+連桿長度）平方+連桿長度的平方=（氣缸長度+100）平方，一元二次方程可以解的

氣缸的長度是按氣缸尾座的中心到連桿的中心距離還是就尾座中心到氣缸導桿平面的距離，如果是尾座到連桿中心是220mm，算出來連桿長度是87mm

忘了買牙膏 發表于 2020-5-18 14:48:12

（氣缸長度+連桿長度）平方+連桿長度的平方=（氣缸長度+100）平方，一元二次方程可以解的

eddyjay 發表于 2020-5-18 11:25:42

模擬一下就出來了啊

技術金 發表于 2020-5-18 11:08:32

氣缸長度

遇見塞維爾 發表于 2020-5-18 10:39:22

忘了買牙膏發表于 2020-5-18 10:25
缺翻轉角度的條件吧

轉90度

忘了買牙膏 發表于 2020-5-18 10:25:10

缺翻轉角度的條件吧
