Encore安可 發表于 2020-5-13 08:38
您好，因為有的說角接觸也OK，我換一下試試，后續結果回復您。

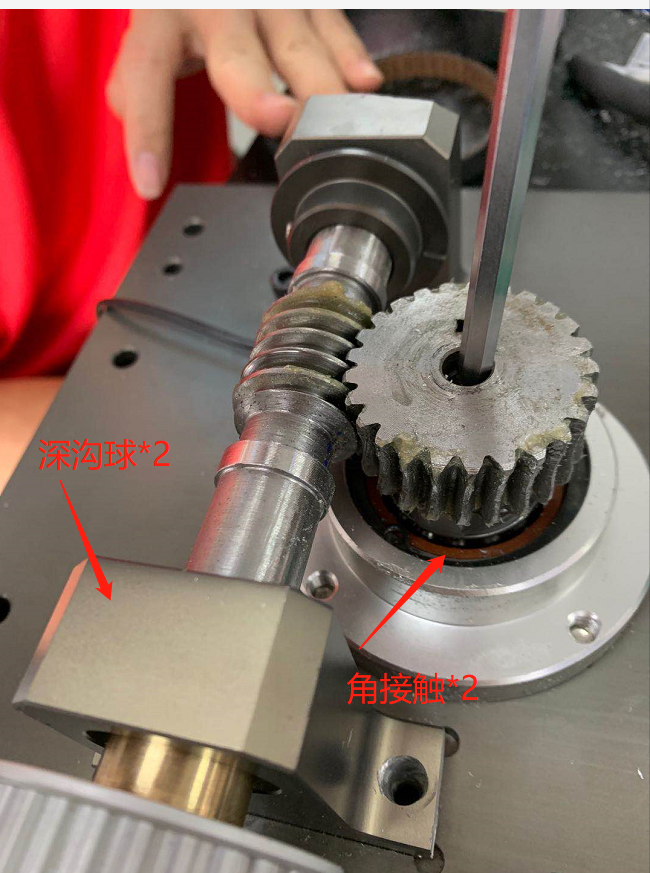

蝸桿軸一端用一對角接觸，另一端可用深溝球軸承。

軸承選用是不是剛好選反了呢

渦輪軸 軸承選擇不對，角接觸軸承導致軸擺動。
另外，蝸桿軸承座要盡量矮，這樣會提高渦輪軸的剛度。

1.外隔套不要；2.孔用擋圈有間隙，換成端蓋；3.鎖緊螺母最好別直接抵軸承，建議加個套子

Encore安可 發表于 2020-5-13 08:35
您好，以上為剖面圖，角接觸安裝方式為背對背，圖中沒裝配好的，就是意思是角接觸是可以的是嗎，就是加工 ...

隔套有問題吧

看是否可把上軸承翻轉裝配，拿掉內間隔套通過鎖緊螺母調整軸承間隙

蝸輪側上端用圓柱滾子軸承，下端用向心球軸承。

風刃 發表于 2020-5-13 08:04
看圖分析，蝸輪應該是懸臂軸安裝，蝸輪晃動首先認為這軸剛性不足，該軸內部結構如何？軸承隔圈隔開確實應該 ...

估計游隙沒考慮

樓主 角接觸軸承有拆裝問題 你這里是怎么解決的啊 可以分享下嗎
