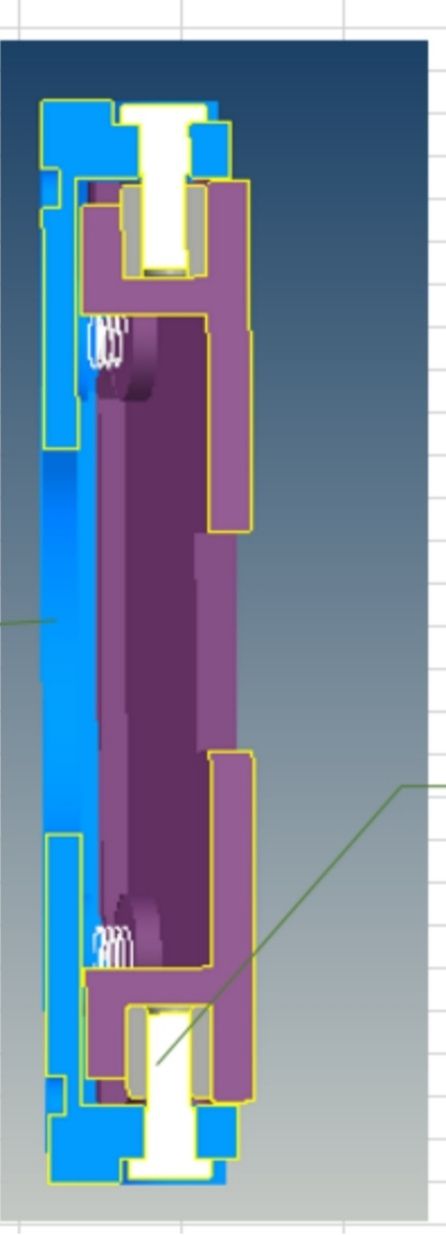

那在銷釘上加個軸套，卡在固定件和軸承之間，軸承卡在軸承內端

有一種嵌入式數控調整印刷壓緊力與消除傳動部件間隙公差的裝置。

那就得靠軸承軸向定位來限位，銷臺階限軸承內圈，轉動件限外圈即可。銷臺階處可以設計準備若干薄墊片用來調間隙。或者銷釘外面設置彈力合適的彈簧，隨時壓緊銷釘來補償內圈過大的游隙。這個就是個滾輪，轉動圈理論上不允許軸向串動，已達到動作準確。

NEC 發表于 2020-5-9 08:57
因?yàn)檗D(zhuǎn)動件有要求，軸向方向不能動

軸向定位是通過軸承過渡的。你把你那不動件跟你的動件貼緊了，還要軸承做什么？你先去學下軸承是怎么安裝的吧

可以試下類似于絲桿螺母消除間隙的原理：一端作為定位，另外一端加上彈簧施加預緊，

譬如朝露 發表于 2020-5-9 08:18
適當?shù)目臻g可以減少摩擦的發生。這運動件與固定件間沒了間隙，還怎么轉呢？我至今沒遇到過盈配合可以動的。

因?yàn)檗D(zhuǎn)動件有要求，軸向方向不能動

譬如朝露 發表于 2020-5-9 08:18
適當?shù)目臻g可以減少摩擦的發生。這運動件與固定件間沒了間隙，還怎么轉呢？我至今沒遇到過盈配合可以動的。

他的意思可能是缺少軸向定位，其實那個銷釘可以把臺階向端部移一點，抵住軸承就可以了吧

適當?shù)目臻g可以減少摩擦的發生。這運動件與固定件間沒了間隙，還怎么轉呢？我至今沒遇到過盈配合可以動的。
