馬小車 發表于 2020-4-27 13:31
確實是這樣，理論力學和材料力學是基礎，沒有這些基礎，談不來分析。

見鬼了，你這頭像咋回事！

方便你看清楚而已。不代表危險或安全。但是顏色越紅，就是變化越大。

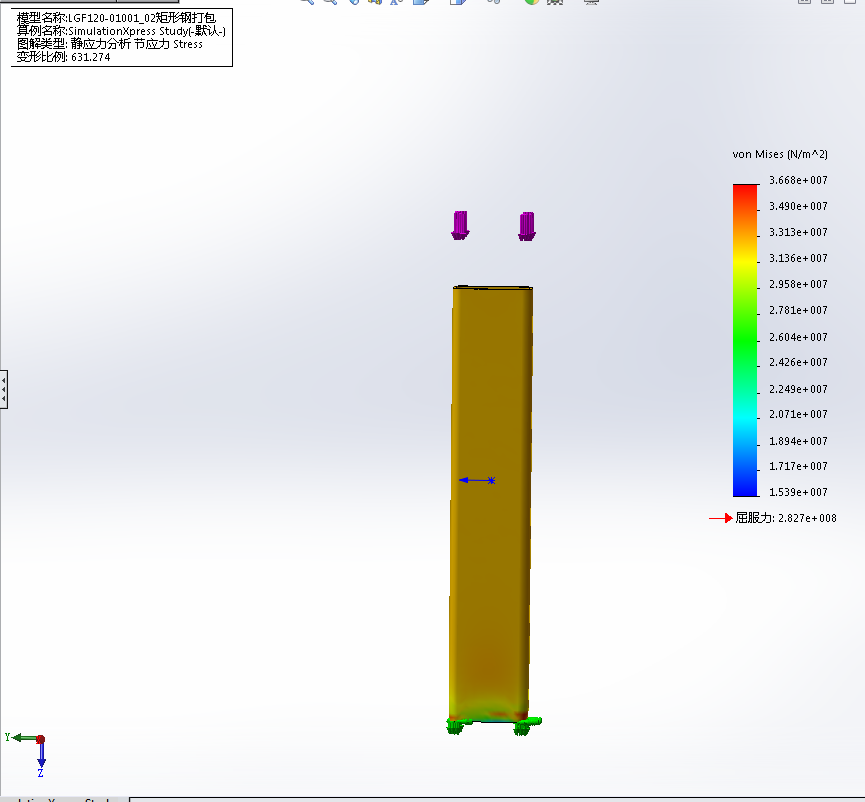

應力云圖，不同顏色代表不同的應力水平，右邊的標尺給出了顏色與應力值的對應關系，方便你看出零件上各部位的受力情況

學習吧兄弟     得喲理論啊

你這個受力狀態，不能用靜應力分析。當然，靜應力也可以分析。
但是也要進行屈曲分析，因為有可能會因壓桿穩定性不夠先失穩。如果穩定性夠，沒問題。然后再計算靜應力。一般情況下受壓都是足夠的。
另外根據經驗，我一般將能夠使用的標準規定為最大應力是屈服狀態的十分之一左右。這個里面考慮了一定的疲勞因素。因為一般情況下，無限壽命疲勞應力值約是屈服強度的十分之一左右。
這些書本上可能沒有，有大俠有不同的見解，歡迎討論。
當然，看這個應力圖，不能糾結與局部應力，比如尖角點，他不真實。根據材料力學，受壓狀態的應力，大部分是均勻的。所以這個圖棕色比較有代表性。

重新拿起課本學習

紅色往往就表示位移最大值或應力最大值。

不同顏色代表不同的應力值。具體有沒有超出要求，需要再對比材料的機械性能。

只是用來區分不同應力部位。
