guoliang666 發表于 2020-3-26 11:23
振動盤出料，仿形機構過渡。

O型圈要是比較軟就不能振動盤上料了吧？還有什么別的分離方式么

guoliang666 發表于 2020-3-26 11:23
振動盤出料，仿形機構過渡。

小公司輔助人工的，O型圈要泡油，不能振動盤，你們說的都成本太大人家不要

振動盤出料，仿形機構過渡。

我做過全自動裝O型圈的設備，嘿嘿，樓主這個O型圈靠重力風險太大，故障率高。

遠祥 發表于 2020-3-24 22:37
這個O型圈靠自重下落，最下面的很容易受壓變形。

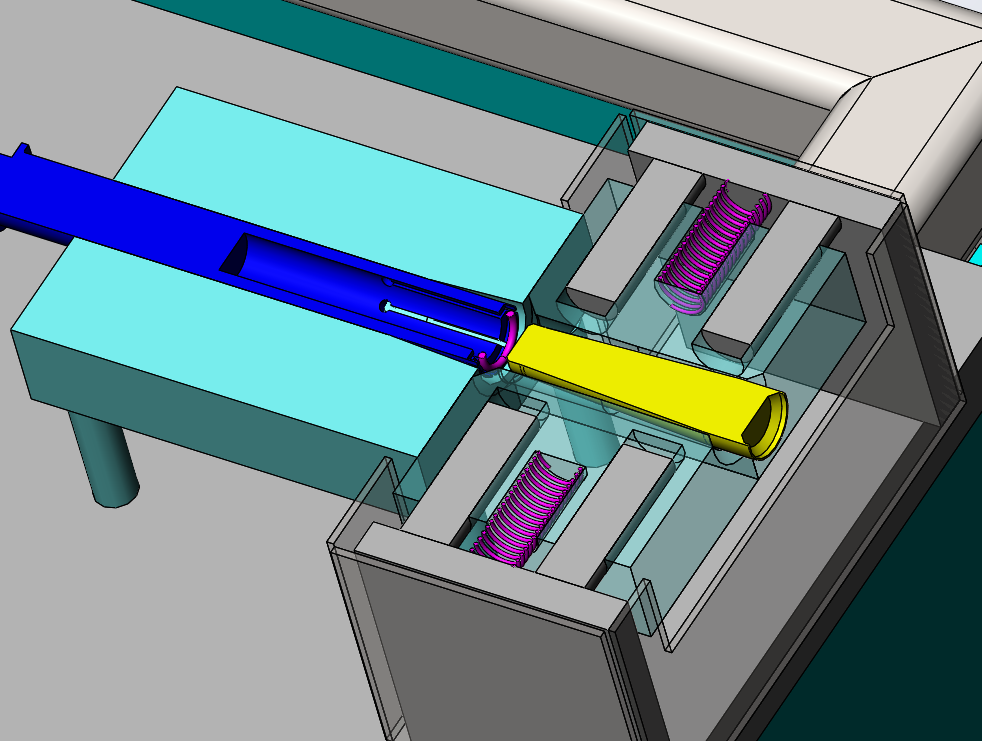

后面的方案是氣缸加減壓閥推的，就是分享一個客戶給的視頻上O型圈的一個想法

二號機 發表于 2020-3-25 09:48
_(:з」∠)_想起以前也做過O圈自動裝配的設備，不過我的O圈比較大，振動盤上料，夾取外撐下套；你這個機構 ...

客戶要求的半自動產品，有實際生產用的，客戶拿的視頻，我只是按客戶視頻要求畫一個一樣的而已。至于力的大小，豎直方向配一個配重塊或者水平方向氣缸推套筒，氣缸力大小用減壓閥控制，維持恒定的力即可。O型圈直徑大點，尺寸調好不至于夾花，撥片鈍角處理一下。振動盤由于客戶來料原因不能上，這種只是輔助生產而已，不是自動化設備

O型圈靠自重來自由落體有以下問題：
1，自重足夠往下掉嗎？
2，O型圈變形怎么處理？

不有專門裝O型圈的夾爪嗎

_(:з」∠)_想起以前也做過O圈自動裝配的設備，不過我的O圈比較大，振動盤上料，夾取外撐下套；你這個機構如樓上說，O圈容易變形是個大問題，到了最低端變形嚴重，一頂就是兩個O圈都頂到了，還可能卡死；另一個分離的精準度怎么保證，分離片那么薄容易夾爛O圈=。=
