薄鋁管的夾具設計

查看數: 5118 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-3-14 10:12

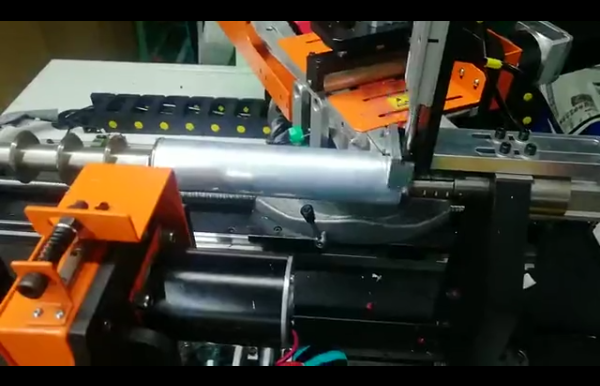

壁厚1個毫米，外徑36的鋁管，鋁管內壁有筋條，裝夾要求不變形和夾緊程度要好。

回復

后悔上學不瘋狂 發表于 2020-3-16 17:21:18

行者123八戒發表于 2020-3-16 09:09
做內芯軸，并開槽容納筋條。利用筋條傳遞旋轉動力。

2個筋條，隨機進入的槽的幾率不好弄。我現在用的就是你說這個結構。

行者123八戒 發表于 2020-3-16 09:09:09

做內芯軸，并開槽容納筋條。利用筋條傳遞旋轉動力。

后悔上學不瘋狂 發表于 2020-3-15 08:59:42

重誠WBL 發表于 2020-3-14 16:03
內襯用尼龍塊撐著，外面的在夾緊吧，樓主這夾完要去做什么

管子內部有對稱的兩根筋條，不能實現自動啊

后悔上學不瘋狂 發表于 2020-3-15 08:58:25

麥哥123 發表于 2020-3-14 19:43
外抱，我液壓缸抱緊都沒問題，也是1mm鋁管，還沒筋

我的不能用外抱，因為鋁管表面要纏布料

后悔上學不瘋狂 發表于 2020-3-15 08:57:04

行者123八戒發表于 2020-3-14 14:12
先說說你要對鋁管做怎樣的加工，再來討論夾具

鋁管表面纏油漆刷的布料

麥哥123 發表于 2020-3-14 19:43:34

外抱，我液壓缸抱緊都沒問題，也是1mm鋁管，還沒筋

重誠WBL 發表于 2020-3-14 16:03:00

內襯用尼龍塊撐著，外面的在夾緊吧，樓主這夾完要去做什么

行者123八戒 發表于 2020-3-14 14:12:36

先說說你要對鋁管做怎樣的加工，再來討論夾具

shixijiang 發表于 2020-3-14 10:49:38

外抱夾內漲緊
