發布時間: 2020-3-9 09:03

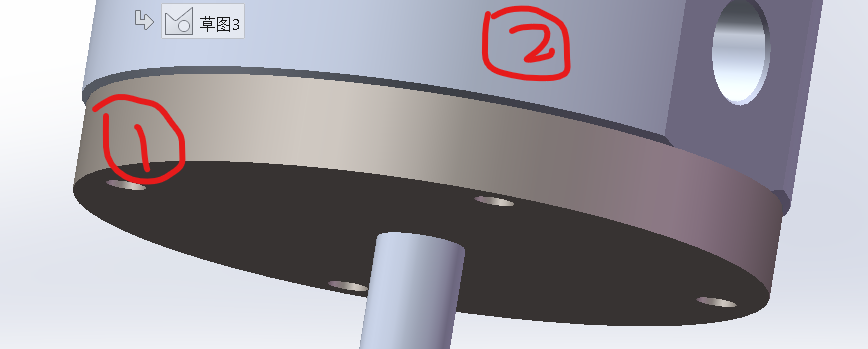

正文摘要:畢設里碰到一個問題，軸為豎直旋轉，需要將軸與圓盤①固定，使①帶動②旋轉，請問軸與圓盤①有什么比較好的連接方式嗎？圓盤①直徑55mm，軸徑7mm，速度不是特別快，800r/min左右吧 ... |
| 圓盤厚度多少，有垂直度要求嗎，這個很重要。有垂直度要求且盤比較厚的話，直接過盈配合比較好，沒有的話那么就隨意了 |
洛城曼巴 發表于 2020-3-9 09:19 最好不要直接螺紋，哪怕上面再加個法蘭盤。 |
| 螺紋連接 |
| 只要不是正反轉的，可以用螺紋連接。注意旋向。 |
| 沉臺 凸臺的榫卯結構定位+螺栓鎖緊 |
|
螺紋連接 子口菱形銷定位 |
鑫森淼炎垚 發表于 2020-3-9 09:15 我打算用螺母直接擰緊，這樣可以嗎？ |
| 鍵、漲套、螺母、卡簧、頂絲、焊接、鉚接等等，很多形式。不知你在學校是如何學習的。 |
xue428032 發表于 2020-3-9 09:11 可以詳細說說螺紋連接嗎？謝謝啦 |
