GB/T197普通螺紋公差關于螺紋小徑上極限問題

查看數: 3506 | 評論數: 5 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

xw_f

發布時間: 2020-2-17 11:58

正文摘要:

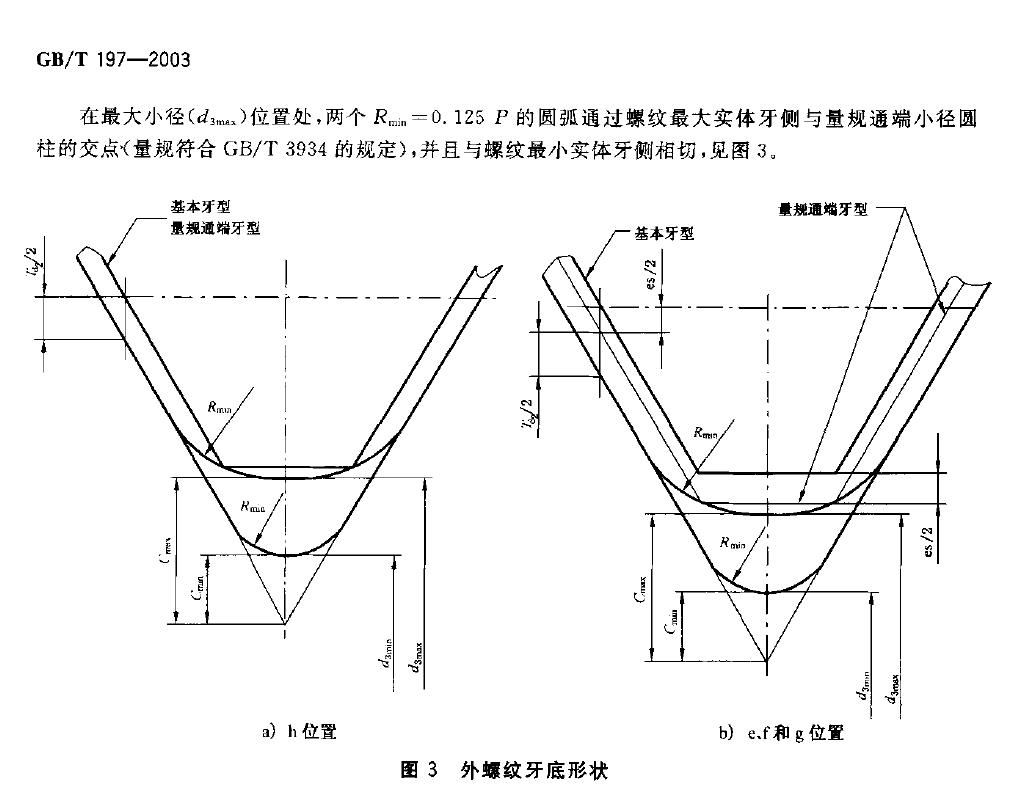

對于標準中螺紋小徑上極限的描述不理解，有高手給通俗明了的解釋一下嗎？

回復

孤鷹GE 發表于 2023-10-7 19:04:08

謝謝

FKUEDEJXSQ2 發表于 2023-10-6 08:22:10

不錯

FKUEDEJXSQ2 發表于 2023-9-8 13:50:17

學習了

遠祥 發表于 2020-2-19 18:16:12

樓上正解，其實這些也很難測量準確。

魍者歸來 發表于 2020-2-17 15:35:31

意思是說：
圓弧Rmin，通過點A（圖中紫色標記）。而點A是螺紋最大實體牙側（黃色標記）與量規通端小徑圓柱（綠色標記）的交點。另外圓弧Rmin與螺紋最小實體牙側（紅色標記）相切。

另外，這個標準現行的是2018了。

GBT 197-2018 普通螺紋公差.pdf (1.2 MB, 下載次數: 10)

點評

xw_f

大俠這個幫看下http://m.whclglass.com.cn/thread-1012218-1-1.html 發表于 2020-3-27 12:09

xw_f

http://m.whclglass.com.cn/thread-1010558-1-1.html請前輩幫忙解答這個問題，謝謝！發表于 2020-2-19 15:20

xw_f

回答清楚明了！謝謝！發表于 2020-2-18 11:12
