圖中的英文怎么理解

查看數: 2795 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-2-11 15:50

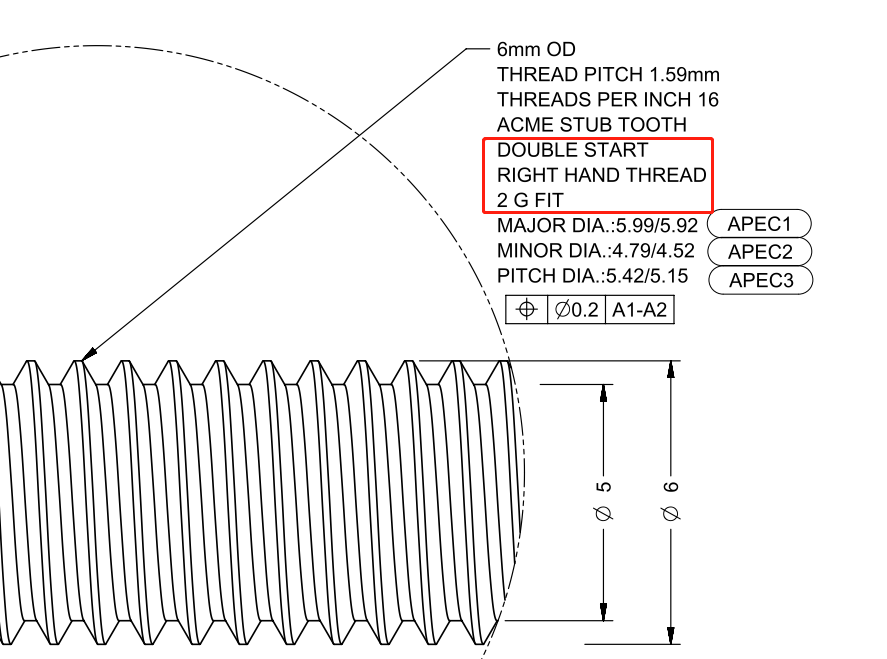

圖紙2 G FIT怎么理解

回復

紫衣云夢 發表于 2020-2-12 09:27:29

兩頭右旋螺紋

愛放屁的魚 發表于 2020-2-12 08:58:45

楊凱KTR 發表于 2020-2-11 20:46
2 G FIT 這句我的理解是螺紋的配合精度等級是G （g），因?yàn)槭请p頭螺紋，所以是2 G，如果是單頭就只有一個G ...

對于軸零件代號應該是小寫的，如果理解為對手件的配合代號那也缺少精度等級

曉昀 發表于 2020-2-11 21:46:26

未來第一站發表于 2020-2-11 19:31

標注螺紋大徑和小徑，國外的圖紙有些是這么標注的。

楊凱KTR 發表于 2020-2-11 20:46:26

2 G FIT 這句我的理解是螺紋的配合精度等級是G （g），因?yàn)槭请p頭螺紋，所以是2 G，如果是單頭就只有一個G就OK，如果是3個頭，就要寫3 G FIT 了。 FIT表示配合。希望能解釋明白了。

未來第一站 發表于 2020-2-11 19:31:52

因?yàn)檫@不是普通螺紋，不標注M也是可以的發表于 2020-2-12 09:36

韓寒11 發表于 2020-2-11 18:07:58

右旋螺紋雙頭

零分貝大衛 發表于 2020-2-11 17:19:44

CLASS 2 G FIT 是螺紋等級。

零分貝大衛 發表于 2020-2-11 17:13:11

雙線右旋螺紋
